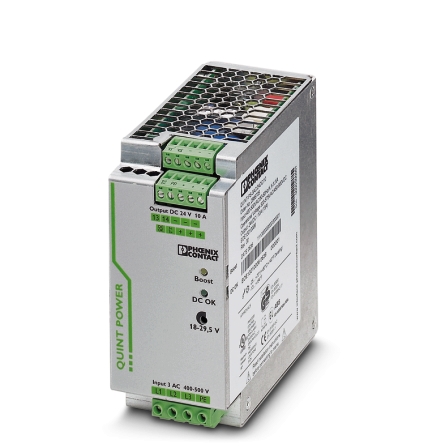

Выпрямитель-конвертор представляет собой импульсный преобразователь напряжения, выполненный в виде настенного блока для крепления на DIN-рейку.
Функциональные и конструктивные особенности выпрямителя-конвертора QUINT-PS/3AC/24DC/10
металлический корпус для крепления на DIN-рейку с помощью адаптера UTA 107 (поставляется в комплекте с выпрямителем), возможно крепление на вертикальную плоскую поверхность с помощью адаптера UWA 182/52 (опция) или монтажную рейку S7-300 с помощью адаптера QUINT-PS-ADAPTERS7/2 (опция);
возможность крепления как к задней, так и к боковой панели;
широкий диапазон допустимой температуры окружающей среды (-25...+70° С);
возможность работы от сети как переменного, так и постоянного тока;
встроенная технология SFB (Selective Fuse Breaking), позволяющая использовать в выходной цепи постоянного тока обычные (не быстродействующие) автоматические выключатели;
электронная защита от перегрузки, короткого замыкания и аварийно высокого выходного напряжения (>35 В);
гальваническая развязка входных и выходных цепей;
круглосуточный непрерывный режим работы;
стабилизированное выходное напряжение;
высокая перегрузочная способность;
возможность параллельной работы для увеличения выходной мощности или повышения надежности (для этой цели также можно использовать внешний диодный модуль QUINT-DIODE/12-24DC/2X20/1X40 или резервный модуль QUINT-ORING/24DC/2X10/1X20);
удобное подключение с помощью кодированных штекерных разъемов;
возможность дистанционного мониторинга через выходные переключающие контакты и «сухие контакты»;
естественное охлаждение, дополнительный внешний легко монтируемый вентилятор QUINT-PS/FAN/4 (опция);
светодиодный индикатор нормальной работы;
возможность регулировки выходного напряжения;
клеммные колодки с винтовым креплением для сечений провода 0,2-2,5 мм².
Для приобретения выпрямителя-конвертора QUINT-PS/3AC/24DC/10 воспользуйтесь инструкцией «Как купить продукцию».
Номинальное входное напряжение, В
|
380-500 AC/500-750 DC |
Максимальный входной фазный ток, А
|
1,2 (при Uвх=400 В AC, 3 ф) |
Число фаз на входе/выходе
|
3 или 2/- |
Степень защиты
|
IP20 |
Номинальная частота, Hz
|
50/60 |
Тип корпуса
|
для крепления на DIN-рейку |
Вид охлаждения
|
естественное |
Функционал
|
гальваническая развязка / преобразование напряжения / стабилизация напряжения |
Диапазон частоты, Гц
|
45-65 |
Стабилизация выходного напряжения, %
|
±1 |
КПД, %
|
>=93 (при Uвх=400 В AC и номинальной нагрузке) |
Диапазон изменения нагрузки, %
|
0-100 |
Защита от перегрузки и КЗ
|
электронная |
Диапазон температуры окружающей среды
|
-25...+70 (>+60 - ухудшение параметров) |
Диапазон температуры окружающей среды при транспортировке и хранении, °С
|
-40...+85 |
Относительная влажность воздуха, %
|
0...95 |
Масса, кг
|
1,1 |
Габаритные размеры (ШхВхГ), мм
|
60 x 130 x 125 |
Диапазон входного напряжения
|
320-575 AC (3 ф), 360-575 AC (2 ф) AC/450-800 DC |
Действующее значение пульсаций выходного напряжения, мВ
|
<=20 |
Допустимая перегрузка
|
50% - длительно (-25°C to +40°C), 500% - 12 мс |
Диапазон регулировки выходного напряжения, В
|
18-29,5 |
Возможность параллельной работы
|
есть |
Электрическая прочность между входом и выходом, кВ
|
4 |
Электрическая прочность между входом и корпусом, кВ
|
3,5 |
Электрическая прочность между выходом и корпусом, кВ
|
0,5 |
Наработка на отказ (MTBF), ч
|
500 000 |
Номинльный ток, А
|
10 |
