Назначение и область применения

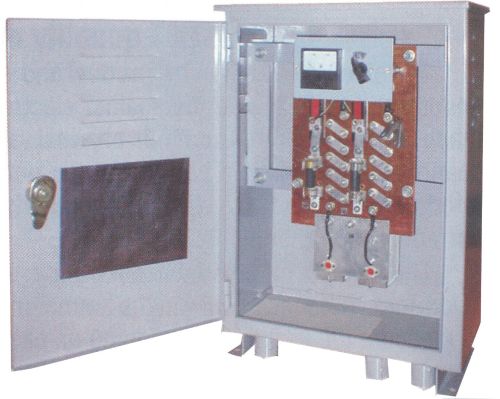

Блок диодно-резисторный БДР представляет собой герметичный шкаф, состоящий из некоторого числа резисторов и диодов, работающий совместно с выпрямляющим переменный ток устройством, и предназначен для осуществления электрохимической защиты от коррозии смежных подземных металлических коммуникаций, не связанных между собой гальванически.
Прибор обеспечивает антикоррозионную катодную защиту постоянным током до 4 сооружений одновременно, устанавливая для каждой металлоконструкции необходимый ток защиты в зависимости от состояния его изоляционного покрытия.
БДР также применяется в качестве поляризованного дренажа, а также устройства для выравнивания токов многозвенных анодных заземлений и соединения отдельных звеньев.
Эксплуатируется устройство на предприятиях нефтегазовой, энергетической, химической промышленности, а также организациями, специализирующихся на прокладке, трассировки, ремонте и эксплуатации подземных трубопроводов и очистных сооружений.
Функциональные особенности
• плавное регулирование тока каждого из каналов позволяет установить защитный ток, исходя из параметров, характеризующих состояние его изоляции;
• наличие одного универсального замыкателя, устанавливающего ток каждого объекта;
• возможность увеличения максимального и суммарного токов при помощи параллельного соединения каналов нескольких многоканальных блоков;
• возможность увеличения суммарного электрического сопротивления благодаря последовательному соединению каналов;
• наличие множества исполнений: Т и ТИ предназначены для измерения защитных потенциалов на поверхности объектов и токов, протекающих через каналы; И, ТИ и АИ оснащены встроенным амперметром для проведения непосредственных измерений защитных токов; А и АИ обладают каналами прямой необходимости;
• возможность формирования каналов обратной проводимости тока и неполяризованных каналов;
• встроенная система защиты от атмосферных перенапряжений;
• высокоскоростная работа;
• длительный срок службы – около 20 лет.
Условия эксплуатации
• категория размещения – 1 (на открытом воздухе);
• диапазон рабочих температур – от -45?С до +45?С;
• относительная влажность воздуха – 98%;
• атмосферное давление – 650-800 мм.рт.ст.;
• установка как на горизонтальные, так и на вертикальные основания, на опоры ВЛ и КИПы.
| № | Наименование показателей | БДР-10-1 | БДР-10-2 | БДР-10-3 | БДР-10-4 | БДР-25-1 | БДР-25-2 | БДР-25-3 | БДР-25-4 | БДР-50-1 | БДР-50-2 | БДР-50-3 | БДР-50-4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1. | Количество независимых каналов | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 | 1 | 2 | 3 | 4 |
| 2. | Количество модулей | — | — | 2 | 4 | — | — | 6 | 8 | — | — | — | — |
| 3. | Номинальный ток каждого канала, А, не менее | 6 | 15 | — | — | 6 | 15 | — | — | 6 | 15 | 30 | — |
| 4. | Максимальный ток каждого канала, А, не менее | 10 | 25 | — | — | 10 | 25 | — | — | 10 | 25 | 50 | — |
| 5. | Сопротивление регулировочных резисторов, Ом | 0,095 | 0,08 | — | — | 0,095 | 0,08 | — | — | 0,095 | 0,08 | 0,05 | — |
| 6. | Диапазон регулирования сопротивления каждого канала, Ом | от 0 до 0,3±0,04 | от 0 до 0,24±0,04 | — | — | от 0 до 0,3±0,04 | от 0 до 0,24±0,04 | — | — | от 0 до 0,3±0,04 | от 0 до 0,24±0,04 | от 0 до 0,12±0,04 | — |
| 7. | Количество ступеней регулирования каждого канала | 2 | 3 | — | — | 2 | 3 | — | — | 2 | 3 | 3 | — |
| 8. | Габаритные размеры, не более, мм | 550х200х220 | 550х250х220 | 550х400х220 | 550х400х220 | 550х200х220 | 550х250х220 | 550х400х220 | 550х400х220 | 550х200х220 | 550х250х220 | 550х600х220 | 550х700х220 |
| 9. | Масса, кг не более | 8 | 10 | 15 | 16 | 9 | 11 | 16 | 18 | 11 | 18 | 21 | 22 |
Типоисполнения
| Типоисполнение БДР-10 | Типоисполнение БДР-25 | Типоисполнение БДР-50 |
| БДР-10-4-30-УХЛ1 | БДР-25-4-30-УХЛ1 | БДР-50-1-10-УХЛ1 |
| БДР-10-4-31-УХЛ1 | БДР-25-4-31-УХЛ1 | БДР-50-1-11-УХЛ1 |
| БДР-10-4-32-УХЛ1 | БДР-25-4-32-УХЛ1 | |
| БДР-10-4-33-УХЛ1 | БДР-25-4-33-УХЛ1 | |
| БДР-10-4-40-УХЛ1 | БДР-25-4-40-УХЛ1 | |
| БДР-10-4-41-УХЛ1 | БДР-25-4-41-УХЛ1 | |
| БДР-10-4-42-УХЛ1 | БДР-25-4-42-УХЛ1 | |
| БДР-10-4-43-УХЛ1 | БДР-25-4-43-УХЛ1 | |
| БДР-10-4-44-УХЛ1 | БДР-25-4-44-УХЛ1 | |
| БДР-10-2-10-УХЛ1 | БДР-25-2-10-УХЛ1 | |
| БДР-10-2-11-УХЛ1 | БДР-25-2-11-УХЛ1 | |
| БДР-10-2-20-УХЛ1 | БДР-25-2-20-УХЛ1 | |
| БДР-10-2-21-УХЛ1 | БДР-25-2-21-УХЛ1 | |
| БДР-10-2-22-УХЛ1 | БДР-25-2-22-УХЛ1 | |
| БДР-10-2-10-K-УХЛ1 | БДР-25-2-10-K-УХЛ1 | |
| БДР-10-2-11-K-УХЛ1 | БДР-25-2-11-K-УХЛ1 | |
| БДР-10-2-20-K-УХЛ1 | БДР-25-2-20-K-УХЛ1 | |
| БДР-10-2-21-K-УХЛ1 | БДР-25-2-21-K-УХЛ1 | |
| БДР-10-2-22-K-УХЛ1 | БДР-25-2-22-K-УХЛ1 |
