Генераторы измерительные

1 канал; выходной сигнал: синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, произвольная форма;

Аналог WW5061. Память 1 М

Аналог WW5061. 2 канала

Диапазон частот 20 Гц-200 кГц, Uвых 3 В

Аналог WW5062. Память 1 М

Аналог WW1071. Память 4 М

Генератор ЛИС работает с трассо-дефектоискателем Поиск-410 Мастер, посылая сигнал на частоте 26 кГц. Это открывает новые дополнительные возможности поиска.

4-х канальный генератор, диапазон частот выходного сигнала до 25 МГц, частота дискретизации 50 МГц

Генераторы сигналов низкочастотные Г3-36, Г3-36А представляют собой портативный источник синусоидальных, (основной режим) и прямоугольных (дополнительный режим, только Г3-36А) электрических колебаний звуковых и ультразвуковых частот.

ГК-мини - миниатюрная версия генератора для приборов серии Поиск. Поддержка всех режимов ВЧ: Поиск кабеля, глубина, сила тока, направление. Предельно простое управление, автоматическое согласование с нагрузкой.

аналог 5064, память 1 Мб на канал

4-х канальный генератор, диапазон частот выходного сигнала до 50 МГц, частота дискретизации 100 МГц,

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02001. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02001 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02005. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02005 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

Диапазон частот 20 Гц-2 МГц, Uвых 5 В

аналог 1074, память 2 Мб на канал

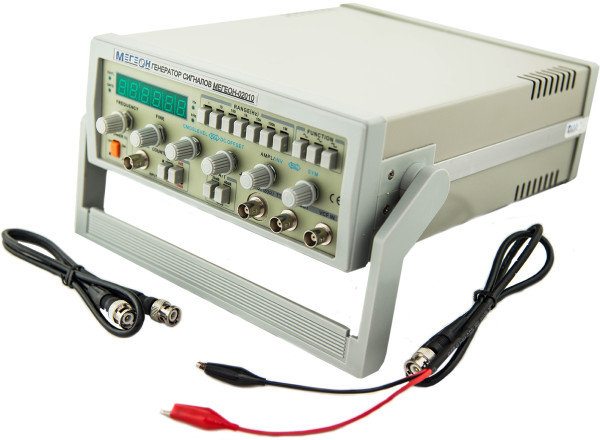

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02010. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02010 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

аналог 1074, память 4 Мб на канал

Диапазон частот 20 МГц, 20, 100, 400, 1000, 10000, 20000 Гц, 2 канала

Представляем Вашему вниманию новинку от компании Мегеон - низкочастотный генератор Мегеон 02015. Данный измерительный прибор позволяет сгенерировать сигнал необходимой формы с заданными параметрами. Стоит отметить, что благодаря впечатляющим техническим характеристикам и невысокой цене, генератор Мегеон 02015 широко применяется в различных отраслях - машиностроении, при разработке и отладке различных электронных компонентов и т.д.

Генератор сигналов высокочастотный Диапазон частот: 0,1 - 50 МГц.

Генератор ГК-310А-2 с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения.

Диапазон частот 0.2Hz - 2MHz.

Диапазон частот от 15 Гц до 600 кГц

Диапазон частот 10 Гц-1 МГц, плоская АЧХ, U вых. 10 В

Период 50 мкс-200 мс, длит-ть 0,1-100 мкс, амплитуда 0,1-60 В

Диапазон частот 0,1 Гц - 3 МГц (синус), 0,1-1 МГц (треугольник), 0,1-100 кГц (меандр), ТТЛ, прямой цифровой синтез, погрешность установки частоты ±(20*10-6), амплитуда 10 Впик на нагрузке 50 Ом, масса 2,1 кг

Генератор сигналов специальной формы RGK FG-302

    Количество каналов - 2
    Максимальная рабочая частота - 30 МГц
    Частота дискретизации - до 200 Мвыб/с

Частотн. диапазон: 10 мкГц...5 МГц (Sin), DDS, разрешение 10 мкГц, амплитуда вых. сигнала 0-10 Впп (50 Ом)/0-20 Впп (откр.); 16 форм сигналов; погрешность опорного генератора: 50 ppm; частота сэмплир.: 100 Мсэмп; разреш. ЦАП - 8 бит; глубина памяти - 1К; смещение, свипирование по частоте (лин., логарифм), синхрон. SYNC. Интерфейс: USB. SCPI-программирование. Дисплей: ВФД. Размеры: 297х212х102 мм. Вес: 2 кг.

Диапазон частот 10 Гц-10 МГц, синус, прямоугольник, Uвых 5 В

Аналог модели SFG-71003, индикатор выходного напряжения

Диапазон частот 10Гц-100кГц, синус, прямоугольник, Uвых 10 В

Диапазон частот 10 Гц-1 МГц (5 п/диапазонов), синус, прямоуг., аттенюатор -50 дБ (6 ступеней)

0,001 Гц-1МГц,синус,треугольник,пила

Диапазон частот 10 Гц-200 кГц, Uвых 10 В

Диапазон частот 1Hz~3MHz.

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно- последовательного кода. Прибор предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера. Использование генератора паттернов позволяет значительно сократить время диагностики, тестирования или испытаний разрабатываемых устройств.

Диапазон частот от 20 до 20 000 Гц. Погрешность установки частоты не более чем (F + 2 Гц).

Особенности генератора сигналов специальной формы АКИП-3408/1

1 канал
Диапазон частот (синус): 1 мкГц - 5 МГц; для прямоугольного сигнала до 5 МГц
Разрешение по частоте 1 мкГц
Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 кБ
Использование прямого цифрового синтеза (DDS)
Внутренний опорный генератор: ±1*10-4 (опция: ±210-7)
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
Режим формирования сигнала произвольной формы до 5 МГц (46 форм)
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0 - 360
Синхронизация (вход и выход)
Интерфейс USB (ДУ, программирование), опция USB-GPIB адаптер
ПО для формирования сигналов СПФ (EasyWave)
Цветной графический дисплей (диаг. 8,9 см, 320х240)
Опция 100: термостатированный опорный генератор (стабильность: ±210-7)

Технические характеристики генератора сигналов специальной формы АКИП-3408/1






Параметр
Значение


ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2)


Частотный диапазон (для синуса)
1 мкГц - 5 МГц


Разрешение
1 мкГц


Погрешность установки частоты
±1*10-4 (опция: ±210-7)


Выходной уровень (50 Ом)
2 мВ - 10 Впик-пик ( 10 МГц)2 мВ - 5 Впик-пик ( 10 МГц)>


Выходное сопротивление
50 Ом


СИНУСОИДА


Погрешность установки уровня на 1 кГц
± (0,01А + 2 мВ), при А<1 В± (0,01А + 10 мВ), при А1 Вгде А - установленное значение амплитуды (размах), мВ


Фазовый шум
-108 дБн/Гц при отстройке 10 кГц


КНИ (коэфф. нелин. искажений)
< 0,2 % (до 20 кГц, 1 Впик-пик)


Коэффициент гармоник
< -60 дБн от 0 до 1 МГц,<-55 дБн свыше 1 МГц до 10 МГц,< -50 дБн свыше 10 МГц до 30 МГц


ПОСТОЯННОЕ СМЕЩЕНИЕ


Диапазон
±4,999 В


Погрешность установки
±(0,01С + 5 мВ) при С<1 В±(0,05С + 5 мВ) при С1 Вгде С - величина смещения, мВ


ПРЯМОУГОЛЬНИК


Частотный диапазон
1 мкГц - 5 МГц


Время нарастания/спада
< 24 нс


Выброс
< 5%


Перестраиваемая скважность
20 - 80 %


Погрешность установки скважности
±1 % + 20 нс (для скважности 50 %)


Джиттер
500 пс + 0,001% от периода


ПИЛА, ТРЕУГОЛЬНИК


Диапазон частот
1 мкГц - 300 кГц


Нелинейность
<0,1%


Симметрия
0 - 100,0%


ИМПУЛЬС


Диапазон частот
500 мкГц - 5 МГц


Длительность импульса
От 48 нс (разрешение 1 нс)


Время нарастания/спада
20 нс - 1600 с


Диапазон изменения скважности
0,1% - 99,9%


Выброс
< 5%


Джиттер
500 пс + 0,001% от периода


БЕЛЫЙ ШУМ


Полоса частот (белый шум)
5 МГц (- 3 дБ)


ПРОИЗВОЛЬНАЯ ФОРМА (СПФ)


Диапазон частот
1 мкГц - 5 МГц


Длина памяти
16 тысяч точек


Разрешение ЦАП
14 бит


Частота дискретизации
125 МГц


Мин. время нарастания/спада
8 нс


Джиттер
8 нс


Память
10 форм сигналов (энергонезависимая)


ПАКЕТНЫЙ РЕЖИМ


Формы сигналов
Синус, прямоугольник, пила, СПФ, импульс


Виды запуска
По счету (1 … 50000 имп. - при мин. длит. 1 мкс), непрерывный, по строб-импульсу)


Нач./конеч. фаза
0° - +360°


Период повторения
1 мкс - 500 с


Источник строб-импульса
Внешний


Источник синхронизации
Внешний, внутренний, ручной


АМ, ЧМ


Формы несущей
Синус, прямоугольник, пила, СПФ


Модулирующее колебание (внутреннее)
Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)


Коэффициент АМ
0 - 120 % (АМ)


Девиация частоты
0 - 0,5*полоса пропускания, разрешение 1 мГц


ФМ


Формы несущей
Синус, прямоугольник, пила, СПФ


Модулирующее колебание (внутреннее)
Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц)


Диапазон установки девиации фазы
0 - 360,0, разрешение 0,1


ЧМН, АМН


Формы несущей
Синус, прямоугольник, пила, СПФ


Модулирующее колебание (внутреннее)
Прямоугольник (скважность 50 %, 2 мГц - 50 кГц)


ШИМ


Диапазон частот
500 мкГц - 20 кГц


Модулирующее колебание (внутреннее)
Синус, прямоугольник, пила, СПФ


ГКЧ


Формы несущей
Синус, прямоугольник, пила, СПФ


Время качания
1 мс - 500 с


Закон качания
Линейный или логарифмический


Тип качания
Возрастание или убывание


Источник синхронизации
Внешний, внутренний, ручной


ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ


Вход внешней синхронизации
Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм


Выход SYNC
Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц


ОБЩИЕ ДАННЫЕ


ЖК-дисплей
Цветной графический, диагональ 8,9 см, разрешение: 320х240


Напряжение питания
220 В (± 15 %), 50 / 60 Гц


Габаритные размеры
105 229 281 мм


Масса
2,6 кг




Комплект поставки АКИП-3408/1:



№
Наименование
Количество


1.
USB кабель
1


2.
Генератор сигналов специальной формы АКИП-3408/1
1


3.
Руководство по эксплуатации
1


4.
Сетевой шнур
1
