Компьютеризированный комплекс для проведения демонстрационных и лабораторных работ по биологии, экологии, естествознанию "Зелёная колонна"

          Компьютеризированный комплекс «Зелёная колонна» подпадает под действие приказа № 465 от 3 сентября 2019 года в разделах: 2.16.16, 2.16.32 «Цифровая лаборатория по биологии», 2.17.32. «Цифровая лаборатория для лабораторного комплекса по естествознанию», 2.24.72. «Цифровая лаборатория по экологии для реализации сети школьного экологического мониторинга».

     Назначение


     Компьютеризированный  лабораторный комплекс «Зелёная колонна» предназначен  для проведения демонстрационных и лабораторных работ в кабинетах биологии, естествознания, проектной и кружковой деятельности по биологии, экологии и естествознанию в общеобразовательных школах, средних и высших профессиональных учебных заведениях.

     Принцип действия


     Выращивание рассады и растений, цифровое измерение параметров окружающей среды и почвы  осуществляется в условиях варьирования:

          - интенсивности и характеристик спектра излучения света холодного белого, красного, синего и комбинированного (красного и синего)  спектров.
          - содержания углекислого и других  газов,
          - влажности и температуры воздуха,
          - продолжительности светового дня,
          - механического и химического состава почвы,
          - оптимальной глубины заделки и расположения семян,
          - условий и режимов водного полива.

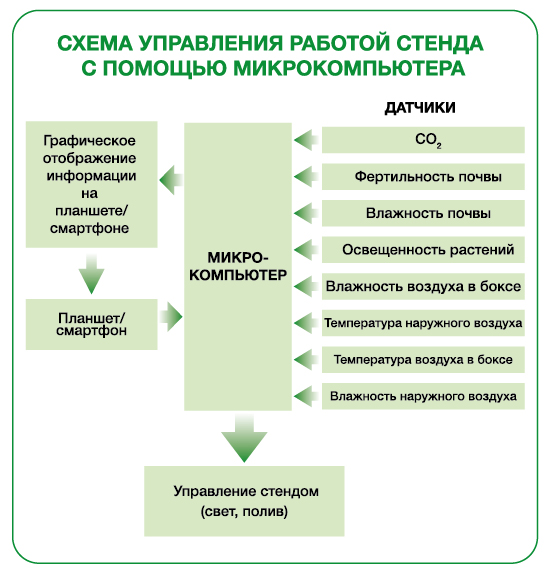

       Управление работой микрокомпьютера комплекса производится дистанционно с помощью планшета или смартфона. Микрокомпьютер опрашивает датчики углекислого газа, фертильности почвы, влажности почвы, освещенности растений, влажности воздуха в боксе, температуры воздуха в боксе, температуры наружного воздуха, влажности наружного воздуха. Данные с датчиков обрабатываются микрокомпьютером, поступают на планшет в режиме реального времени и отображаются в виде графиков.

          Конструкция комплекса позволяет использовать любую дополнительную комбинацию цифровых и аналоговых датчиков и приборов с возможностью представления  результатов измерений в виде графиков на экране компьютера. К комплексу прилагается учебно-методическое пособие с 35 базовыми лабораторными работами и проектами, иллюстрирующее многофункциональность комплекса и его возможности.
          В рамках функционирования комплекса исследуется развитие растений в различных грунтах, влияние механического состава почвы и плодородия почвы, определяются оптимальные значение  глубины заделки и  расположения семян в почве  с целью повышения  скорости прорастания растений;  проводится обучение приемам предпосевных обработок семян.
          Проводятся исследования влияния условий водного режима на рост и развитие растений; используется автоматизированный «нижний» полив и ручной полив.

              Описание комплекса

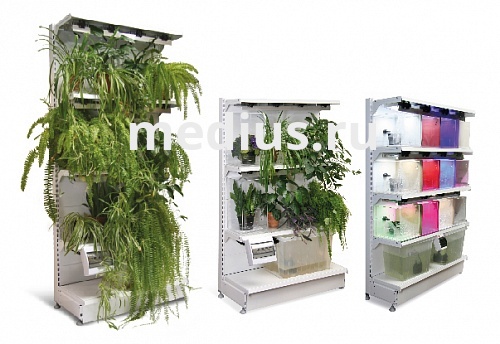

          Конструкция комплекса выполнена в виде стеллажа с четырьмя верхними полками глубиной 300 мм и нижней полкой (основанием) глубиной 400 мм; все элементы конструкции покрыты порошковой краской.
          На полках размещены прозрачные пластиковые поддоны для осуществления  программируемого или ручного полива горшков с грунтами и растениями, помещенных в данные поддоны.
          Над поддонами установлены прозрачные пластиковые коробчатые колпаки (боксы) с отсеками для размещения измерительных датчиков.
          Система программируемого светодиодного освещения включает в себя светодиоды (12 шт.), установленные на радиаторы, охлаждаемые малошумными вентиляторами.
          Светозащитные пластиковые перегородки исключают попадание в каждый конкретный бокс излучения от соседних светодиодов. Комплекс комплектуется  шторой, ограничивающей попадание света от светодиодов в помещение.
          Система программируемого «нижнего» полива включает в себя резервуар для воды объемом 56 ± 5 л, помпу и регуляторы расхода воды  для равномерной раздачи воды по трем каналам. Система программируемого полива обеспечивает увлажнение горшков с растениями в 9 поддонах. В остальных 3 поддонах осуществляется ручной «верхний» и/или «нижний» полив.
          Во избежание вымывания грунта из горшков предусмотрены фильтрующие элементы из минеральной ваты.
          Управление работой систем программируемого светодиодного освещения и полива осуществляется с помощью компьютерного пульта управления, позволяющего устанавливать  время,  продолжительность и частоту автоматизированного полива, а также, время и продолжительность светодиодного освещения.
          Конструкция комплекса позволяет использовать любую дополнительную комбинацию цифровых и аналоговых датчиков и приборов с возможностью представления  результатов измерений в виде графиков на экране компьютера.

              Технические характеристики базовой модификации комплекса:



      ● Габариты стеллажа: ширина х высота х глубина – 1000 х 1640 х 520 мм,


     ● Количество полок — 5 шт., верхние полки глубиной 300 мм — 4 шт., нижняя полка (основание) для установки резервуара с водой - глубиной 400 мм – 1 шт.,


     ● Габариты поддонов (ШхВхГ) – 236 х 81 х 292 мм — 12 шт.,


     ● Габариты коробчатых колпаков (боксов) (ШхВхГ) – 236 х 236 х 276 мм — 7 шт. (1 бокс для газовых измерений - без отверстия в задней стенке),


     ● Масса комплекса – не более 90 кг,


     ● Потребляемая мощность – 480 Вт,


     ● Питающее напряжение: 220В ± 10%, 50 Гц,


     ● Объем резервуара под воду для полива – 56±5 л,


     ● Высота подачи воды помпой – не менее 2 м,


     ● Производительность подачи воды – не менее 1,5 л/мин.,



                        Комплектность поставки

          ·        Стеллаж с четырьмя полками и основанием – 1 шт.,
          ·        Прозрачные пластиковые поддоны для установки горшков с грунтами – 12 шт.,
          ·        прозрачные пластиковые коробчатые колпаки (боксы) над поддонами – 7 шт.,
          ·        система  светодиодного освещения – 1 шт.,
          ·        светозащитные пластиковые перегородки – 9 шт.,
          ·        система автоматизированного полива – 1 шт.,
          ·        пластиковые горшки  - 50 шт.,
          ·        пластины  из минеральной ваты — 2 шт.
          ·        комплект измерительных датчиков и приборов – 1 шт.,
          ·        светозащитная штора – 1 шт.,
          ·        руководство по эксплуатации (паспорт) – 1 шт.,
          ·        учебно-методическое пособие   - 1 шт.,
          ·        гарантийный талон     - 1 шт.,
          ·        упаковочная тара  для стеллажа  - 1 шт.,
