Обнаружение и измерение размеров трещин во впадине замковой резьбы

Данное оборудование предназначено для эффективного обнаружения и измерения размеров трещин во впадине наружной и внутренней замковой резьбы бурового оборудования, а также на разгрузочной канавке, галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы. Прибор обеспечивает высокую точность и скорость проведения контроля.

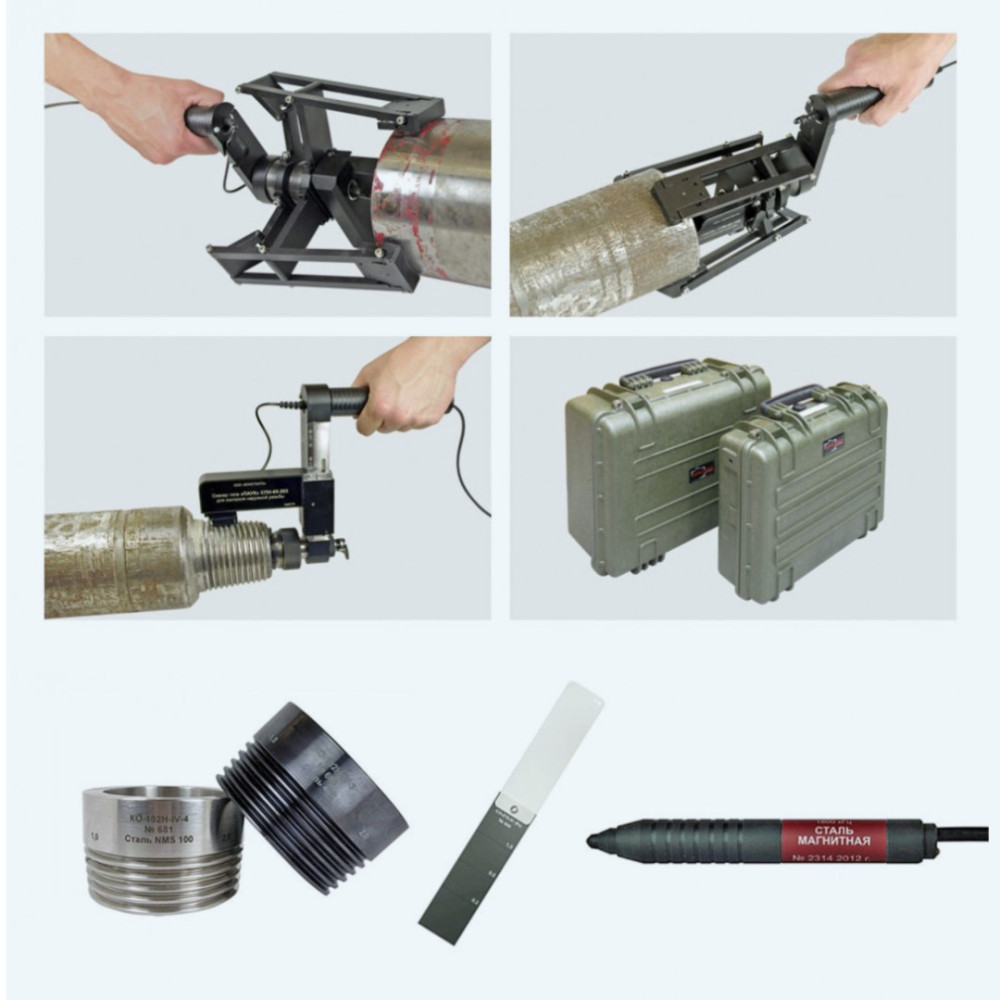

Принцип действия заключается в использовании сканера наружной резьбы с двумя держателями различного размера, двух сканеров внутренней резьбы, блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов. Сканеры оснащены взаимозаменяемыми вихретоковыми преобразователями с каретками. Для контроля наружной резьбы используется сканер наружной резьбы «Паук» СПН-65-203. В зависимости от диаметра проходного отверстия в трубе выбирается требуемый держатель: цанговый держатель ЦД-25-55 для труб с проходным отверстием с диаметром от 25 до 55 мм либо рычажный держатель РД-50-135 для труб с проходным отверстием с диаметром от 50 до 135 мм. Держатель закрепляется на сканере. Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие. Для контроля внутренней резьбы, в зависимости от ее диаметра, используется сканер внутренней резьбы «Паук» СПВ-65-108 (для резьбы от 3-65 до 3-108) или СПВ-101-203 (для резьбы от 3-101 до 3-203). Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты. Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразова Disse-тель прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой, что исключает его износ и повреждение при проведении контроля.

При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее отображается глубина обнаруженной трещины. Сканирование резьбы допускается проводить без ее предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки — до 0,5 мм. Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора.

Особенности: один комплект для контроля любой наружной и внутренней замковой резьбы с углом профиля 60° быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы, отсутствие необходимости в тщательной очистке резьбы перед сканированием, исключение физического контакта преобразователя с резьбой — исключен износ и повреждение преобразователя, настройка дефектоскопа нажатием одной кнопки, измерение глубины и протяженности обнаруженных трещин, исключение необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически, оперативная замена каретки и преобразователя позволяет контролировать резьбы различных профилей изделий из магнитных и немагнитных материалов, отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя, универсальность кареток (подходят для любого сканера и для ручного (не механизированного) контроля).

Технические характеристики

Диапазон контролируемых диаметров: от 3 до 203 мм. Цанговый держатель ЦД-25-55 для труб с проходным отверстием с диаметром от 25 до 55 мм Рычажный держатель РД-50-135 для труб с проходным отверстием с диаметром от 50 до 135 мм Масса сканера: 1,7 кг (с одним держателем) / 2,2 кг (с двумя держателями) Максимальная длина контролируемой резьбы: 155 мм
