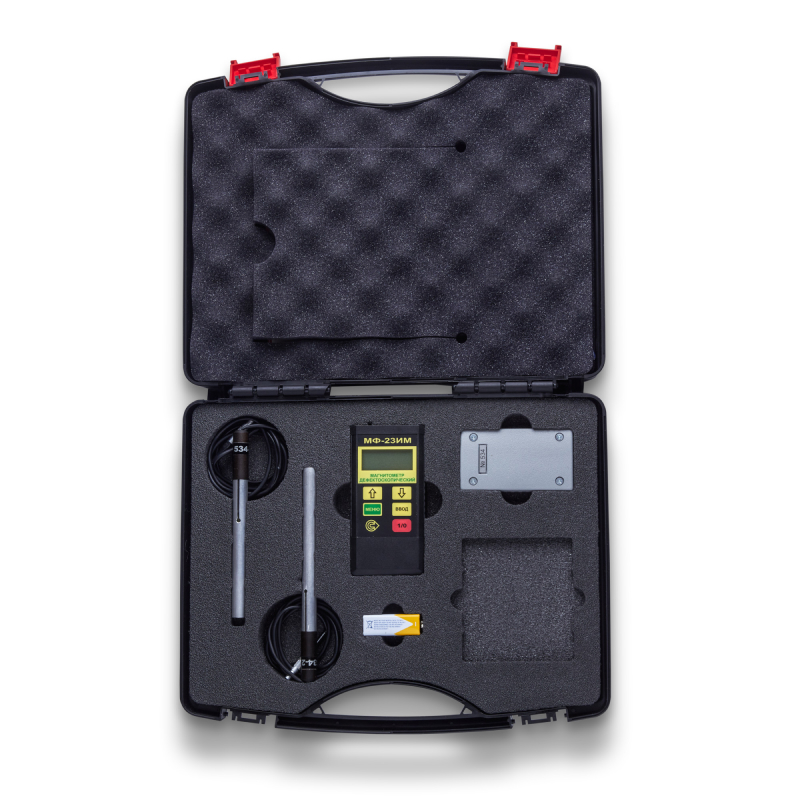

Магнитометр МФ-23ИМ

Магнитометр дефектоскопический МФ-23ИМ от производителя предназначен для измерения магнитной индукции и напряженности переменных (от 2 до 1000 мТл, от 16 до 8000 А/см), постоянных (от 0,5 до 1000 мТл, от 4 до 8000 А/см) и импульсных полей (от 2 до 1000 мТл, от 16 до 8000 А/см) и их распределения по поверхности объекта контроля при проведении неразрушающего контроля магнитопорошковым методом любых изделий и металлоконструкций из ферромагнитных материалов. Измерение индукции магнитного поля в магнитометре основано на эффекте Холла.

Магнитометр дефектоскопический МФ-23ИМ позволяет определить соответствие соотношения тангенциальной и нормальной составляющей напряженности магнитного поля при магнитопорошковом контроле как способом приложенного поля (СПП), так и способом остаточной намагниченности (СОН) согласно требованиям действующей нормативной документации.

Минимальные габариты измерительного преобразователя Холла для магнитометра МФ-23ИМ позволяют производить измерение индукции и напряженности магнитного поля в пазах, проточках, угловых переходах, т.е. на тех участках контролируемого изделия, которые являются концентраторами напряжений и наиболее опасны с точки зрения образования трещин.

Магнитометр имеет 2 режима индикации результатов измерений – цифровой и графический). МФ-23ИМ в режиме графической индикации позволяет обнаружить размагничивающий импульс, отобразив его форму и амплитуду на графическом дисплее, в результате чего могут быть своевременно внесены изменения в схему намагничивания.

Программное обеспечение позволяет гибко настроить не только пороги сработки, но и временную развертку, что позволяет отстроиться от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования (намагничивающих устройств или магнитопорошковых дефектоскопов).

Определение области эффективной намагниченности, внутри которой тангенциальная составляющая напряженности магнитного поля достаточна для проведения магнитопорошкового контроля, а отношение нормальной и тангенциальной составляющих напряженности магнитного поля менее или равно 3.

Проверка режима намагничивания/размагничивания объектов контроля на соответствие методике/технологической инструкции магнитопорошкового контроля для данного объекта.

МФ-23ИМ отвечает требованиям в области неразрушающего контроля для основных отраслей промышленности: атомной, энергетической, нефтегазового комплекса, общего и специального машиностроения, железнодорожного транспорта, авиакосмической промышленности, лифтового и кранового хозяйства.

Магнитометр дефектоскопический внесен в Государственный реестр средств измерений (ГРСИ) под № 20106-00.

Магнитометр (миллитесламетр) МФ-23ИМ   также внесен в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».

Применение

• атомная промышленность
• энергетическая промышленность
• нефтяная и газовая промышленность
• машиностроение
• железнодорожный транспорт
• оборонно-промышленный комплекс (ОПК)
• судостроение
• авиационная промышленность
• аэрокосмическая отрасль
• подъемно-транспортное оборудование

Особенности

• два режима индикации результатов измерений (цифровой и графический)
• возможность настройки временной развертки (отстройка от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования)
• возможность настроить порог срабатывания
• два режима индикации результатов измерений (цифровой и графический)
• малая погрешность измерений
• минимальные габариты (возможность производить измерение индукции и напряженности магнитного поля в пазах, проточках, угловых переходах)
• автономность
• связь с компьютером по ИК-порту

• прибор внесен в государственный реестр СИ
• прибор внесен в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».
