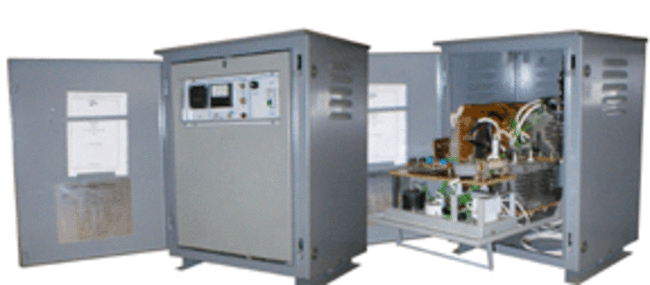

Преобразователь катодной защиты УКЗТ-1(А) ОПЕ Х,Х У1

Преобразователи катодной защиты (ПКЗ) серии "Дон" предназначены для защиты подземных металлических сооружений (трубопроводов) от электрохимической коррозии методом катодной поляризации. Производимая в настоящее время модификация является модернизированным вариантом выпускавшихся с 1994 года ПКЗ УКЗТ. Принципиальная модернизация, по отношению к ранее производимым преобразователям, коснулась следующих элементов и узлов:

• увеличен ресурс и запас мощности силового блока за счет изменения конструкции силового трансформатора и выпрямителя;
• повышена защита входных, выходных цепей преобразователя и блока управления от воздействия перегрузок и перенапряжений;
• в преобразователях номинальной мощностью до 1,2 кВА в качестве силового применяется тороидальный трансформатор;
• в базовой комплектации на всех преобразователях устанавливается схема плавного запуска, обеспечивающая включение преобразователя в предустановленный режим после аварийного отключения питающей сети;
• изменена конструкция внешнего корпуса в целях улучшения конвекции охлаждающего воздуха.

Как дополнительные опции, преобразователи могут быть укомплектованы:

• счетчиком электроэнергии (марка счетчика - по выбору Заказчика);
• аналоговыми выходами на систему телеметрии и переключателем режима дистанционного управления (для автоматических преобразователей);
• контроллером "Катрон-1" для включения в систему телемеханики "СТЕЛ-К" или другую систему, поддерживающую протокол последовательного порта RS-485 (модернизация до модификации "Дон-ТМ");
• фильтром сглаживания пульсаций ФПП-1, позволяющим повысить КПД преобразователя, снять возможное негативное влияние пульсирующего напряжения на коммуникации связи. По конструкции, фильтр ФПП-1 может выполнять роль постамента ПКЗ;
• постаментом для монтажа преобразователя в полевых условиях и коммутации сетевых и дренажных кабелей.

Преобразователи соответствуют требованиям ГОСТ 9.602-89 и, при подключении емкостно-индуктивного фильтра ФПП-1, ГОСТ Р 51164-98, имеют добровольный сертификат соответствия и разрешение Федеральной службы по технологическому надзору на применение на опасных производственных объектах .

Преобразователи катодной защиты "Дон" производятся в двух модификациях:

• УКЗТ-1 ОПЕ Х,Х У1 – преобразователь катодной защиты с ручной регулировкой выходных параметров;
• УКЗТ-А ОПЕ Х,Х У1 – автоматический преобразователь катодной защиты, обеспечивающий, помимо ручной регулировки, режимы автоматической стабилизации заданных выходного тока или защитного потенциала на защищаемом сооружении. Также, преобразователи данной модификации могут быть подключены к системам телеконтроля и управления, что позволяет дистанционно управлять режимом работы преобразователя и контролировать величины следующих параметров: выходное напряжение, выходной ток и защитный потенциал на защищаемом сооружении. При дополнительном согласовании, возможны различные варианты подключения и расширение количества контролируемых параметров.

Базовые диапазоны аналоговых сигналов для систем телеметрического контроля и управления:

• значение выходного напряжения преобразователя, В — от 0 до Uном;
• значение защитного потенциала, В — от 0 до -3,5;
• значение выходного тока преобразователя по падению напряжения на шунте, мВ — от 0 до 75 ( Iвых.=Uп.ш./75*Iном.ш., где Iвых - выходной ток преобразователя, Uп.ш. - напряжение падения на шунте в мВ, Iном.ш. - номинальный ток шунта);
• управляющее напряжение постоянного тока, В — от 0 до -5,0 (0В=Uвых.макс.).

В настоящее время преобразователи катодной защиты номинальной мощностью 2,0; 3,0 и 5,0 кВА, производятся только в модификации "Дон-У" (УКЗТ-1У и УКЗТ-АУ). Производство данных номиналов в модификации "Дон" возможно только по предварительному заказу.

Конструктивные особенности преобразователей:

• интуитивно понятная панель органов управления;
• уникальная эргономичная конструкция;
• неприхотливость и надежность в работе;
• простота и доступность в обслуживании;
• универсальность и взаимозаменяемость блоков и узлов;
• полная совместимость элементов и блоков с модификациями всех годов выпуска;

• компактный и прочный корпус из листовой стали 2 мм;
• высококачественное и стойкое порошковое покрытие металлических деталей корпуса;
• повышенная защита от перенапряжения и перегрузок;
• малые габариты и вес.
