Система PCM+ состоит из портативного генератора и ручного приемника. Генератор соединен со станцией катодной защиты, подающей специальный сигнал "почти" постоянного тока в трубопровод. Приемник определяет этот особый сигнал на расстоянии до 30 км, идентифицируя положение и глубину залегания трубы.
После определения положения трубы, техник может составить карту утечек тока по трубе, отобразить амплитуды сигнала и направление, которые позволяют быстро идентифицировать дефекты покрытия.
После того, как участок трубопровода, где находится повреждение, определен, с помощью А-рамки может быть точно установлено положение и глубина залегания повреждения в пределах 1 м.
Система PCM+ позволяет легко и точно локализовать и картографировать трубопровод даже в таких областях, где имеется контакт с другими металлическими конструкциями, электрические помехи или области с массовым скоплением коммуникаций. При этом система обеспечивает одновременное измерение наводимого тока и градиента напряжения переменного тока.
Это позволяет исключить необходимость работ оператора по установке "диапазонов тока" и ручных вычислений для определения токов катодной защиты вдоль трубы, которые обычно требуют прямого подключения.
Каждый раз, когда система PCM+ выполняет картографирование в любом из режимов, а также при сохранении и отображении информации на дисплее приемника, все полученные данные могут быть отправлены через Bluetooth® в РС или в дополнительный "карманный" компьютер (с GPS) и отображены в различном графическом формате для выполнения быстрого анализа.
Система PCM+ и ее дополнительное оборудование – точный, быстродействующий и надежный инструмент для картографирования токов систем катодной защиты.
Технические характеристики

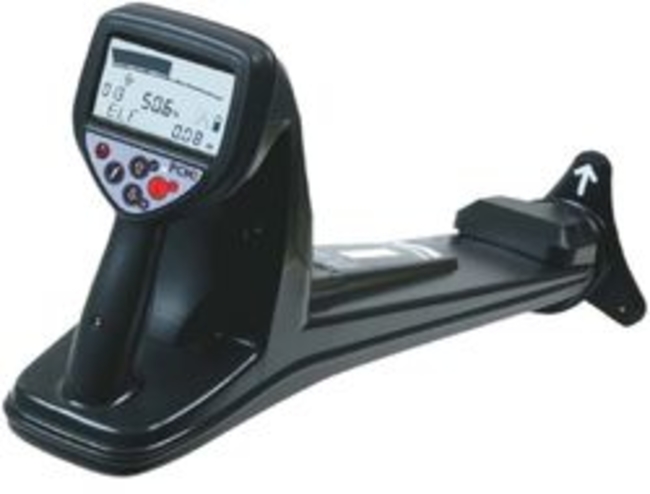

Приёмник PCM+
| РЕЖИМЫ КАРТИРОВАНИЯ | |
| ELF | сверхнизкая частота 128 Гц |
| LF | низкая частота 640 Гц |
| 8 кГц | стандартная частота локации генераторов Tx-3 и Tx-10 |
| РЕЖИМЫ ЛОКАЦИИ | |
| * | детектирование сигналов 50 Гц от силовых кабелей |
| CPS | детектирование сигнала 100 Гц от станции катодной защиты |
| 8 кГц | стандартная частота локации генераторов Tx-3 и Tx-10 |
| Динамический диапазон | 140 дБ |
| Селективность | 120 дБ/Гц |
| Дальность сигнала генератора | 30 км |
| Точность определения глубины | 2,5% до 3 м; ±5% до 10 м в хороших условиях |
| Точность измерения тока | ±2,5% |
| Точность локализации | ±2,5% от глубины залегания |
| Масса | 3,3 кг |
| Батареи | 2 батареи типа D (алкалиновые или NiMN) |
| Время работы | 12 ч |
| Подсветка | да |
| Исполнение | IP64 |
| Соответствие нормам | СЕ, совместима с Bluetooth® |
| Память | 1000 точек записей: фазовый угол, глубина, сила тока, номер регистрации, частота, время и координаты места измерения |
Пик/Ноль:
- используется для точного определения искомой линии;
- одновременный пиковый и нулевой отклик;
- регулировка усиления: автоматически или вручную, используя клавиатуру.
Генератор PCM-Tx
Выбор частоты
Выходной ток при частоте 4 Гц показывается на ЖКД. Для картографирования применяются следующие частоты:
| ELF макс. диапазон | ELF направление тока | LF направление тока |
| 4 Гц* | 4 Гц* | 4 Гц* |
| ELF (128 Гц) | 8 Гц (направление тока) | 8 Гц (направление тока) |
| 128 Гц | 128 Гц |
*Частота картографирования 4 Гц присутствует всегда. Оператор может выбрать частоту локации и индикацию направления тока, если это требуется для идентификации
линии в зонах с массовыми коммуникациями или для обнаружения повреждения.
| Конструкция кейса | ударопрочный конструкционный пластик |
| Масса | 15,2 кг |
| Размеры | 47х37х19 см |
| Исполнение |
NEMA 3R и IP55 с открытой крышкой NEMA 6 и IP67 с закрытой крышкой |
| Соответствие нормам | CE |
Выбор тока
Шестипозиционный (выбор величины тока) поворотный переключатель позволяет выбрать следующие величины при частоте 4 Гц:
100 мА, 300 мА, 600 мА, 1 А, 2 А, 3 А. Когда генератор PCM находится в работе, выбранная величина тока будет оставаться на постоянном уровне до тех пор, пока не будет достигнут предел входной мощности источника питания.
Дополнительное устройство системы PCM—А-рамка
А-рамка предназначена для детектирования повреждений оболочки заглубленных труб и кабелей:
- масса: 1,55 кг;
- размеры: 8,5 59 4,5 см.
