Приборы регистрирующие "ДИСК-250" применяются для снятия показаний от термопар, термопреобразователей сопротивления (напряжения, тока), от тензорезисторов, от пирометров радиационных с целью измерения, регистрации, сигнализации и регулирования параметров технических процессов (температуры, давления, уровня, расхода и прочее) на различных этапах производства во многих отраслях промышленности, таких, например, как металлургия, энергетика, химическая и нефтехимическая промышленность, нефтеперерабатывающая, пищевая и многие другие виды промышленности, где необходимы надежные и точные показывающе-регистрирующие аналоговые приборы.
Приборы серии "ДИСК-250" имеют отлично видимую шкалу кругового типа и светодиодную индикацию состояний — включения прибора, обрыва датчика, выхода отслеживаемого параметра за пределы уставки. Линия регистрации процесса непрерывна на диаграммном диске.
"ДИСК-250" используется как универсальный прибор для измерения, регистрации, сигнализации и регулирования нужного параметра техпроцесса. Также приборы серии "ДИСК-250" отличаются простотой эксплуатации и ремонтопригодностью в российских условиях.
Прибор регистрирующий "ДИСК-250" выпускается в нескольких технических исполнениях:
- "ДИСК-250" — базовая модификация для широкого спектра применений;
- "ДИСК-250И" — с искробезопасными входными цепями уровня "ia";
- "ДИСК-250ТН" — для весоизмерительных и дозирующих систем;
- "ДИСК-250ДД" — с входной функцией корнеизвлечения и блоком питания;
- "ДИСК-250С" — для контроля температуры расплавленного металла в комплекте с разовыми датчиками (специальная светодиодная индикация готов / замер / окончания замера);
- "ДИСК-250Р" — для контроля температуры с помощью радиационных пирометров;

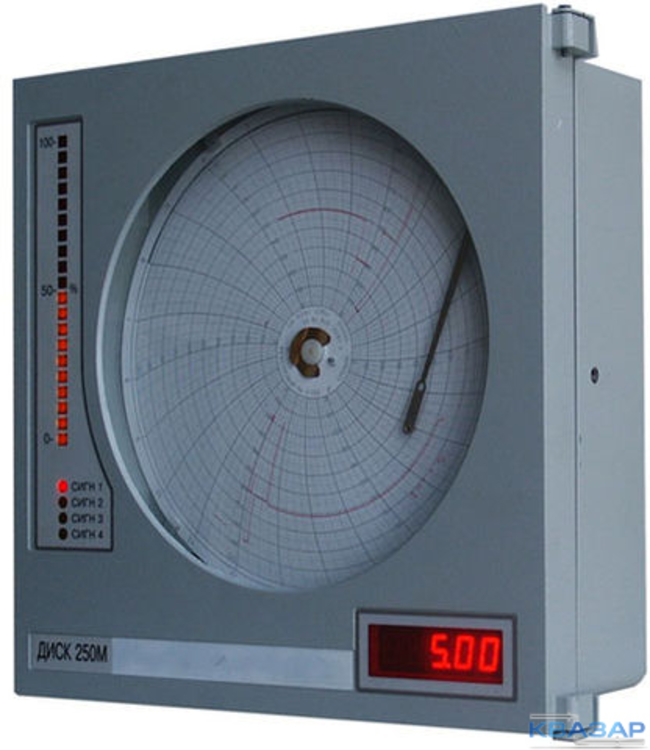

- прибор регистрирующий ДИСК-250М - микропроцессорный регистрирующий прибор;
- замена прибору КСД-250 — комплект НП-П10 и "ДИСК-250".
Технические характеристики
Прибор "ДИСК-250" — базовая модификация для широкого спектра применений
Входные сигналы:
- от термопар ПР(В),ПП(8), ХА(К),ХК(L),ВР(А-1, А-2, А-3), HH(N);
- от термопреобразователей сопротивления 50П, 100П, 50М, 100М;
- напряжения: (0-50), (0-100) мВ и (0-10), (0-5) В;
- тока (0-5) и (4-20) мА;
- от тензорезисторов;
- от пирометров радиационных.
Диапазоны измерений (шкалы) — представлены в таблицах ниже.
Погрешность основная:
- ±0,5% от нормирующего значения по показаниям и преобразованию;
- ±1% от нормирующего значения по регистрации, регулированию и сигнализации.
Быстродействие — 5 или 16 с.
Скорость вращения диаграммы:
- 1 оборот за 6 мин. (только для "ДИСК-250С");
- 1 оборот за 8 или 24 ч, 6 или 8 суток.
Выходные устройства регулирования:
- трехпозиционное бесконтактное (две независимые уставки, выход-сигналы постоянного тока +24В и -24В, нагрузка не менее 500 Ом);
- трехпозиционное контактное (две независимые уставки, контакты реле 220 В / 1А переменного тока);
- пропорционально-интегральное (одна уставка, коэффициент пропорциональности 0,5...20; постоянная времени интегрирования 20...2000 с; выход 0...5 мА, нагрузка - не более 2000 Ом);
- пропорционально-интегральное пневматическое (одна уставка, пневматический сигнал 0,2... 1,0 кгс/см2 (20... 100 кПа), преобразование осуществляется электро пневмопреобразователем ЭП-1324).
Прибор показывающий "СТАЛЬ" — только для "ДИСК-250С"
Выходные устройства сигнализации: два двухпозиционных устройства (две независимые уставки, контакты реле 127 В/0,1 А переменного тока или 30 В/0,2 А постоянного тока).
Выходные устройства преобразования: входного сигнала в выходной токовый сигнал 0-5 или 4-20 мА, нагрузки не более 2 и 0,5 кОм соответственно.
Параметры окружающей среды:
- температура от +5 до +50°С, влажность до 80% при 25°С (исполнение УХЛ 4.2 по ГОСТ 15150-69);
- температура от +5 до +50°С, влажность до 98% при 35°С без конденсации влаги (исполнение О 4.2 по ГОСТ 15150-69).
Питание — переменный ток частотой (50±1) или (60±1,2) Гц, напряжение (220 +22/-33) В или (240 +24/-36) В.
Потребляемая мощность — не более 25 В*А.
Применяются для измерения, регистрации, сигнализации и регулирования параметров техпроцессов (температуры, давления, уровня, расхода и т. д.) в металлургии, энергетике, химической, нефтехимической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и других отраслях промышленности. Все виды широко применяемых входных сигналов от термопар, термопреобразователей сопротивления, мВ, В, мА.
Хорошо видимая издалека круговая шкала.
Светодиодная индикация:
- включения прибора;
- обрыва датчика;
- выхода контролируемого параметра за пределы уставок.
Непрерывная линия регистрации на диаграммном диске.
Универсальность — измерение, регистрация, сигнализация и регулирование. Простота эксплуатации и ремонта.
Габаритные размеры — 320 x 320 x 195 мм.
Монтаж — щитовой (вырез 304+1,5 х 304+1,5 мм).
Диапазоны измерений приборов (шкалы) "ДИСК-250", работающих с термопреобразователями (термопарами)
| Тип преобразователя | НСХ | Диапазоны измерений, оC | |||
| от | до | от | до | ||
| ТХК | L |
-50 -50 -50 0 0 |
+50 +150 +200 +100 +200 |
0 0 0 +200 +200 |
+300 +400 +600 +600 +800 |
| ТХА, ТНН | K, N |
0 0 0 0 0 0 |
+400 +600 +800 +900 +1100 +1300 |
+200 +200 +400 +600 +700 |
+600 +1200 +900 +1100 +1300 |
| ТПП | S |
0 0 |
+1300 +1600 |
+500 | +1300 |
| ТПР | B |
+300 +1000 |
+1000 +1600 |
+1000 +1300 |
+1800 +1800 |
| ТСП | 10П |
0 0 0 |
300 400 500 |
0 300 |
+650 +650 |
| 50П |
-200 -120 -70 0 0 |
-70 +30 +180 +100 +150 |
0 0 0 +50 +200 |
+200 +300 +400 +150 +500 |
|
| 100П |
-200 -200 -120 -70 -25 |
-70 +50 +30 +180 +25 |
0 0 0 0 |
+50 +100 +200 +300 |
|
| ТСM | 50М |
-50 -50 -50 0 |
0 50 +100 +50 |
0 0 0 +50 |
+100 +150 +180 +100 |
| 100М | -50 |
0 +50 +100 +25 +25 |
0 0 0 0 +50 |
+50 +100 +150 +180 +100 |
|
Диапазоны измерений (шкалы) приборов "ДИСК-250", с входными сигналами тока и напряжения, работающих с датчиками расхода, уровня, давления и пр.
| Измеряемый параметр | Диапазоны измерений |
| Перепад давлений | 0.040, 0.063, 0.100, 0.160, 0.250, 0.400, 0.630 .Нижний предел 0 /МПа/ |
| 10, 16, 25, 40, 100, 160, 250, 400, 630, 1000, 1600, 2500, 4000, 10000, 16000, 25000. Нижний предел 0 /Па/ | |
| ±0 .0200, ± 0.0315, ± 0.0500, ±0 .0800, ± 0.1250, ±0.2000, ±0.3150 /МПа/ | |
| ±5 .0, ±8 .0, ±12.5, ±20.0, ±31.5, ±50.0, ±80.0, ±125.0, ±200.0, ±315.0, ±500.0, ±800.0, ±1250.0, ±2000.0, ±3150.0, ±5000.0, ±8000.0, ±12500,00 /Па/ | |
| Уровень | 25, 40, 63, 100, 160, 250, 400, 630, 1000, 1600, 2500, 4000,6300. Нижний предел 0 /см/ |
| 0.25, 0.40, 0.63, 1.00, 1.60, 2.50, 4.00, 6.30, 10.00, 16.00, 25.00, 40.00, 63.00 Нижний предел 0 /м/ | |
| ±12.5, ±20.0, ±31.5, ±50.0, ±80.0, ±125.0, ±200.0, ±315.0, ±500.0, ±800.0, ±1250.0, ±2000.0. ±3150.0/см/ | |
| ±0.125, ±0.200, ±0.315, ±0.500, ±0.800, ±1.250, ±2.000, ±3.150, ±5.000, ±8.000, ±12.500, ±20.000, ±31.500 /м/ | |
| Давление | 0.025, 0.060, 0.100, 0.160, 0.250, 0.400, 0.600, 1.000, 1.600, 2.500, 4.000, 6.000, 10.000, 16.000, 25.000, 40.000, 60.000, 100.000, 160.000, 250.000, 400.000. 600.000. 1000.000 Нижний предел 0 /МПа/ |
| Расход | А=а х 10n, где а=1.00, 1.25, 1.60, 2.00, 2.50, 3.20, 4.00, 5.00, 6.30, 8.00n - целое (положительное или отрицательное) число или 0 |
| Вакуум | -0.1 ... 0.-0.06...0 /МПа/ |
| Мановакуум | 0.06, 0.15, 0.30, 0.50, 0.90, 1.50, 2.40 Нижний предел: -0.1 /МПа/ |
| Ток | 0 ... 5 /мА/ |
| ---- | 0 ... 100 % |
Обозначения приборов модификации "ДИСК-250-ABCD"
| А | В | С | D | ||||||||
| Быстродействие, с | Время оборота диска |
Тип устройства регулирования |
НСХ датчика, входной сигнал | Параметры питания | |||||||
| 1 | 16 | 24 ч | 0 | устройства регулирования, сигнализации и преобразования отсутствуют | 1 | L, K, S, N | 1 | 220В / 50Гц | |||
| 2 | 5 | 24 ч | 1 | трехпозиционное, выход бесконтактный | 2 |
B 0-50, 0-100 мВ, 0-5, 0-10 В, 0-5, 4-20 мА |
2 | 220В / 60Гц | |||
| 3 | 16 | 8 ч | 2 | трехпозиционное, выход релейный | 3 | 50П, 100П, 50М, 100М | 3 | 240В / 50Гц | |||
| 4 | 5 | 8 ч | 3 | пропорционально-интегральное | 4 | 240В / 60Гц | |||||
| 6 | 16 | 6 суток | 4 | пропорционально-интегральное, выход пневматический | |||||||
| 7 | 5 | 6 суток | |||||||||
| 8 | 16 | 8 суток | |||||||||
| 9 | 5 | 8 суток | |||||||||
Прибор "ДИСК-250И" — с искробезопасными входными цепями уровня "ia"
Входные сигналы:
- от термопар ПР(В), nn(S), ХА(К), XK(L);
- от термопреобразователей сопротивления 50П, 100П, 50М, 100М;
- (от датчиков, не имеющих собственного источника питания, сосредоточенных индуктивностей и емкостей и размещенных во взрывоопасных зонах).
Прибор устанавливается только вне взрывоопасных помещений.
Одноканальные приборы "ДИСК-250И" применяются в системах регулирования и управления технологическими процессами, где предъявляются повышенные требования к искро- или взрывобезопасности.
Искробезопасная входная электрическая цепь уровня "ia".
Маркировка по взрывозащите "ExiallС" (параметры искробезопасной цепи: I0 = 38 мА, U0=8,9B).
Обозначения приборов модификации "ДИСК-250И-ABCD"
| А | В | С | D | ||||||||
| Быстродействие, с | Время оборота диска | Тип устройства регулирования | НСХ датчика, входной сигнал | Параметры питания | |||||||
| 1 | 16 | 24 ч | 1 | трехпозиционное, выход бесконтактный | 1 | L, K, S | 1 | 220В / 50Гц | |||
| 2 | 5 | 24 ч | 3 | пропорционально-интегральное | 2 | B | 2 | 220В / 60Гц | |||
| 3 | 16 | 8 ч | 4 | пропорционально-интегральное, выход пневматический | 3 | 50П, 100П, 50М, 100М | 3 | 240В / 50Гц | |||
| 4 | 5 | 8 ч | 4 | 240В / 60Гц | |||||||
| 6 | 16 | 6 суток | |||||||||
| 7 | 5 | 6 суток | |||||||||
| 8 | 16 | 8 суток | |||||||||
| 9 | 5 | 8 суток | |||||||||
Прибор "ДИСК-250ТН" — для весоизмерительных и дозирующих систем
Входные сигналы: от силоизмерительных датчиков с проволочными или фольговыми тензорезисторами (включаются по мостовой схеме с выходным сопротивлением 100...800 Ом.).
Шкала — равномерная, имеет сто делений (0...100). Цена деления размерности не имеет (устанавливается потребителем).
Одноканальные приборы "ДИСК-250ТН" широко применяются в электронных автоматических весах, устройствах автоматического дозирования силоизмерительных системах в металлургии, пищевой, строительной и других отраслях промышленности.
Встроенный источник питания датчиков (выходное напряжение 6, 12 или 24 В).
| Первичный преобразователь | Диапазон изменений входного сигнала1/1000000 | |||
| Входное сопротивление,Ом, не менее | Напряжение питания, В | Нижний | Верхний | |
| 95 | 6 | 00 | 8331660 | |
| 380 | 12 | 00 | 416833 | |
| 760 | 24 | 00 | 208416 | |
Обозначения приборов модификации "ДИСК-250ТН-ABCD"
| А | B | C | D | ||||||||
| Быстродействие, с | Время оборота диска | Тип устройства регулирования | НСХ датчика, входной сигнал | Параметры питания | |||||||
| 2 | 5 | 24 ч | 2 | трехпозиционное, выход релейный | 9 | L, K, S, N | 1 | 220В / 50Гц | |||
Прибор "ДИСК-250ДД" — с входной функцией корнеизвлечения и блоком питания
Входные сигналы:
- тока (0-5) и (4-20) мА;
- от датчиков давления, уровня, перепада давлений, расхода (дифференциального давления с квадратичной зависимостью выходного сигнала от измеряемого расхода), датчиков температуры с унифицированным выходным сигналом.
Одноканальные приборы "ДИСК-250ДД" применяются в системах регулирования давления, уровня, перепада давлений, расхода во многих отраслях промышленности, где требуются аналоговые регистрирующие приборы с функцией корнеизвлечения.
Встроенный источник питания датчиков БП и/или устройство корнеизвлечения БК.
Обозначения приборов модификации "ДИСК-250ДД-ABCD"
| A | B | C | D | ||||||||
| Быстродействие, с | Время оборота диска | Тип устройства регулирования | Тип встроенного устройства | Параметры питания | |||||||
| 1 | 16 | 24 ч | 0 | устройства регулирования, сигнализации и преобразования отсутствуют | 4 | 0-5 мА, БП, БК | 1 | 220В / 50Гц | |||
| 2 | 5 | 24 ч | 1 | трехпозиционное, выход бесконтактный | 5 | 4-20 мА, БП, БК | |||||
| 3 | 16 | 8 ч | 2 | трехпозиционное, выход релейный | 6 |
0-5 мА, БП 4-20 мА, БП |
|||||
| 4 | 5 | 8 ч | 3 | пропорционально-интегральное | 7 | 0-5 мА, БК | |||||
| 6 | 16 | 6 суток | 4 | пропорционально-интегральное, выход пневматический | 8 | 4-20 мА, БК | |||||
| 7 | 5 | 6 суток | |||||||||
| 8 | 16 | 8 суток | |||||||||
| 9 | 5 | 8 суток | |||||||||
Прибор "ДИСК-250С" — для контроля температуры расплавленного металла в комплекте с разовыми датчиками (специальная светодиодная индикация готов / замер /
