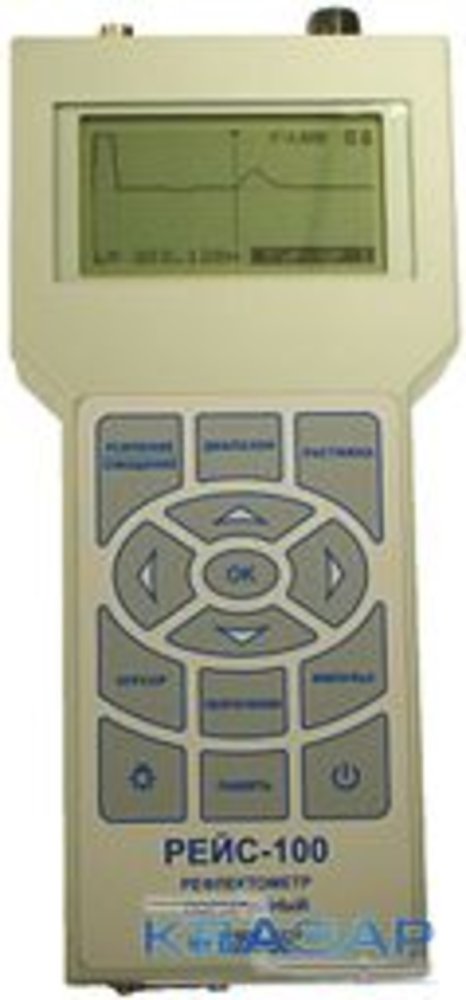

Рефлектометр портативный РЕЙС-100

<p> <b>Назначение и область применения</b> </p> <p> РЕЙС 100 является упрощенным вариантом прибора РЕЙС-105М. Портативный рефлектометр РЕЙС-100 представляет собой трассопоисковый прибор, являющийся недорогим, простым в применении, надежным импульсным рефлектометром для металлических линий, построенным на базе проверенных технических решений. </p> <p> Несмотря на свою простоту РЕЙС 100 является полнофункциональным импульсным рефлектометром, предназначенным для широкого применения в практике поиска повреждений и силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. </p> <p> <b>Области применения рефлектометра РЕЙС-100: </b> </p> <b> </b> <ul type="disc"> <li>прокладка и эксплуатация силовых кабельных линий;</li> <li>прокладка и эксплуатация кабельных линий связи;</li> <li>монтаж и эксплуатация кабелей сигнализации, контрольных кабелей и кабелей управления;</li> <li>монтаж и эксплуатация радиочастотных кабелей в телевизионных системах, системах видеонаблюдения, цифровых системах передачи данных;</li> <li>кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов;</li> <li>монтаж и эксплуатация кабелей для компьютерных сетей и кабельного телевидения;</li> <li>измерение длины кабелей при их производстве и торговле.</li> </ul> <p> <b>Принцип работы</b> </p> <p> Работа прибора РЕЙС 100 базируется на методе импульсной рефлектометрии. </p> <p> С прибора в линию посылается короткий зондирующий импульс. Встречая в металлической линии (кабеле) неоднородности (муфты, ответвления, нарушения изоляции и т.п.), импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью. </p> <p> По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.). </p> <p> Измеряемая импульсным рефлектометром линия должна иметь по крайней мере два проводника, изолированных друг от друга. В воздушных линиях изолятором между отдельными проводами является воздух. В кабелях в качестве изолятора между жилами может применяться резина, пластмасса разного типа и т.д. </p> <p> <b>Функциональные возможности портативного рефлектометра</b> </p> <ul type="disc"> <li>обнаружение наличия неоднородностей и места повреждения в линии;</li> <li>определение характера повреждения (обрыв, короткое замыкание и др.);</li> <li>измерение длины кабеля;</li> <li>оценка величины волнового сопротивления линии;</li> <li>измерение коэффициента укорочения в линии, когда длина линии (кабеля) известна;</li> <li>определение расстояния до места перепутывания жил в кабеле.</li> </ul> <p> <b>Отличительные особенности рефлектометра РЕЙС 100:</b> </p> <ul type="disc"> <li>максимальная длина измеряемых линий и кабелей — 6,4 км;</li> <li>высокая разрешающая способность по расстоянию — 4 см;</li> <li>низкая погрешность измерения — 0,2 %;</li> <li>система отсчета при помощи двух курсоров;</li> <li>возможность растяжки и детального анализа любого участка рефлектограммы;</li> <li>отстройка от аддитивных помех;</li> <li>измерение линий с коэффициентами укорочения до 4,00;</li> <li>цифровое отображение длины линии, расстояний между любыми выбранными точками линии, коэффициентов укорочения и других параметров прибора;</li> <li>простота и удобство пользования, малые габариты и вес 0,7 кг;</li> <li>высокая надежность;</li> <li>индикация уровня разряда батарей.</li> </ul> <p> <b>Технические характеристики</b> </p> <table border="1" align="center" style="width: 622px; height: 805px;"> <tbody> <tr> <td> Параметр </td> <td> Значения </td> </tr> <tr> <td> Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) </td> <td> 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400 метров </td> </tr> <tr> <td> Коэффициент укорочения </td> <td> установка или измерение в пределах 1,00...4,00 </td> </tr> <tr> <td> Зондирующий сигнал </td> <td> импульс амплитудой 4 В на нагрузке 50 Ом, длительностью 8 нс...4000 нс </td> </tr> <tr> <td> Выходное сопротивление </td> <td> 20...450 Ом </td> </tr> <tr> <td> Перекрываемое затухание </td> <td> не менее 60 дБ </td> </tr> <tr> <td> Инструментальная погрешность измерения расстояния </td> <td> не более 0,2 % </td> </tr> <tr> <td> Разрешающая способность по расстоянию </td> <td> не хуже 4 сантиметров </td> </tr> <tr> <td> Режимы измерения </td> <td> нормальный - отображение рефлектограммы со входа;<br> <br> сравнение - наложение двух рефлектограмм (линия-память, память-память);<br> <br> разность - вычитание рефлектограмм (линия-память, память-память) </td> </tr> <tr> <td> Детализация </td> <td> растяжка рефлектограммы вокруг курсора в 2, 4, 8, 16, ... 2048 раз </td> </tr> <tr> <td> Память </td> <td> запоминание 20 рефлектограмм </td> </tr> <tr> <td> Время хранения информации во внутренней памяти </td> <td> не менее 3 лет </td> </tr> <tr> <td> Борьба с помехами и шумами </td> <td> отстройка от аддитивных помех и шумов за счет усреднения (1...100 раз) </td> </tr> <tr> <td> Дисплей </td> <td> LCD индикатор 128х64 точки,<br> с подсветкой </td> </tr> <tr> <td> Питание </td> <td> четыре батареи (аккумулятора) типа АА, внешнее питание 4...6 В </td> </tr> <tr> <td> Энергопотребление </td> <td> не более 2,5 Вт </td> </tr> <tr> <td> Условия эксплуатации </td> <td> диапазон рабочих температур: -10°С... +50°С </td> </tr> <tr> <td> Габаритные размеры </td> <td> 106 х 224 х 40 мм </td> </tr> <tr> <td> Масса </td> <td> не более 0,7 кг (с установленными батареями) </td> </tr> </tbody> </table> <p> <br> <b>Комплект поставки РЕЙС-100:</b> </p> <ol> <li>аккумуляторы размера АА — 4шт.;</li> <li>кабель контроля частоты калибратора — 1шт.;</li> <li>кабель присоединительный — 1шт.;</li> <li>кабель соединительный (2 м) — 1шт.;</li> <li>предохранитель ВП-1-1 (0,25А) — 1шт.;</li> <li>прибор РЕЙС-100 — 1шт.;</li> <li>руководство по эксплуатации — 1шт.;</li> <li>сумка для переноски — 1шт.</li> </ol>
