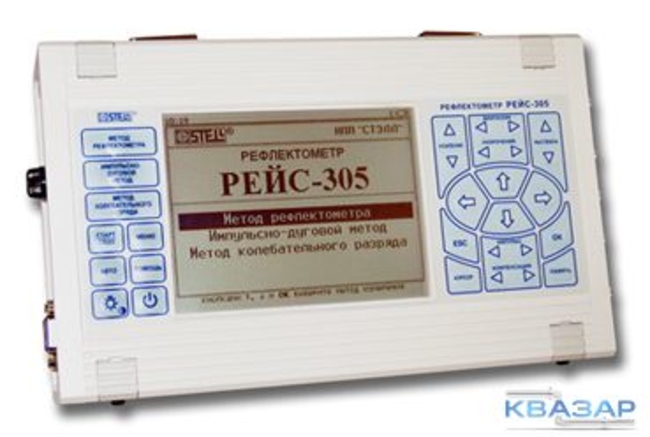

Рефлектометр цифровой РЕЙС-305

Назначение и принцип работы

Рефлектометр РЕЙС 305 представляет собой цифровой малогабаритный измерительный прибор для выявления всех видов дефектов и повреждений в силовых кабельных линиях и линиях связи, а также для определения расстояния до повреждения и контроля изоляции системы в целом.

В рефлектометре РЕЙС реализуются три метода диагностирования состояния кабельных линий на наличие дефектов:

• метод импульсной рефлектометрии, позволяющий с высокой точностью определить не только геометрические параметры линии – ее длину, расстояние до места возникновения короткого замыкания или обрыва, но и электрические параметры – значение низкоомной утечки и величину продольного увеличения сопротивления;
• метод колебательного разряда, основанный на фиксировании волнового процесса, возникающего в месте повреждения изоляции в момент пробоя, который создается при помощи генератора высоковольтных импульсов;
• импульсно-дуговой метод, позволяющий определить высокоомные утечки в кабельных линиях с пластмассовой изоляцией без использования прожига изоляции с помощью устройства формирования короткой дуги.

Области применения РЕЙС-305

• силовые кабельные линии;
• электротехнические кабельные лаборатории;
• электростанции;
• системы навигации самолетов и судов;
• промышленные предприятия, осуществляющие ремонтные работы на железных дорогах, нефтепроводах и линиях электропередачи, а также заводы-изготовители и предприятия, реализующие кабели;
• паспортизация кабельных линий.

Достоинства

• погрешность измерения РЕЙС-305 составляет не более 0,2%;
• возможность быстрого перехода от одного режима работы к другому;
• прямое управление всеми параметрами прибора;
• встроенный микропроцессор, осуществляющий управление процессом измерения и обработки полученных результатов;
• высокое разрешение благодаря созданию и применению зондирующего импульса в зависимом и независимом режимах: с автоматическим регулированием длительности импульса пропорционально диапазону расстояний и с заданным диапазоном и длительностью импульса;
• функция измерения "мерцающих" повреждений;
• возможность выполнения измерения расстояния непосредственно между двумя выбранными точками на рефлектограмме благодаря двухкурсорной системе с двумя каналами: измерительным и нулевым;
• индикация режимов измерения и измеренных параметров на жидкокристаллическом дисплее;
• наглядность измерений за счет отображения рефлектограмм;
• возможность изменения выходного сопротивления;
• возможность установки вручную или выбора из встроенной таблицы коэффициента укорочения измеряемой линии;
• отображение подсказок оператору во время осуществления работ;
• подсветка и высокое разрешение (320х240 точек) ЖК-экрана размерами 115х90 мм;
• простое регулирование яркости и контрастности рефлектограмм;
• одновременное подключение сразу трех линий (трех жил кабеля);
• возможность запоминания и хранения результатов измерения до 10 лет во встроенной энергонезависимой памяти;
• фиксирование в памяти точного времени проведения измерений и записи рефлектограмм благодаря встроенным часам;
• связь с ПК по стандартному интерфейсу. Компьютер создает свою библиотеку с измеренными результатами и полученными рефлектограммами;
• питание осуществляется как от встроенных аккумуляторов, так и от бортовой сети автомобиля (15В);
• режим энергосбережения автоматически отключает прибор и сохраняет все последние настройки, если в течении пяти минут оператор не производит никаких действий. Перед отключением устройство просигнализирует о переходе в этот режим;
• наличие индикации заряда аккумуляторов позволяет максимально использовать ресурс батареи. Рефлектометр выключится при минимально допустимом значении заряда;
• рабочие температуры от –10°С до +50°С;
• удобство работы с прибором в любом положении: горизонтальном, вертикальном и даже наклонном;
• небольшие массогабаритные показатели.

Технические характеристики

Режим "МЕТОД ИМПУЛЬСНОЙ РЕФЛЕКТОМЕТРИИ" у РЕЙС-305

Режим "МЕТОД КОЛЕБАТЕЛЬНОГО РАЗРЯДА" у РЕЙС-305

Режим "ИМПУЛЬСНО-ДУГОВОЙ МЕТОД"

Методы анализа измеренных рефлектограмм:

• непосредственное измерение одной или любых двух из трех измеряемых линий и отображение на экране всех параметров в виде значений, таблиц, рефлектограмм или их разностей;
• вывод полученной рефлектограммы на экран РЕЙС-305 и запись в память с ручным или автоматическим присвоением имени;
• наложение двух рефлектограмм для сравнения и вывод их на экран из памяти;
• индикация разности рефлектограмм;
• аналоговая фильтрация и цифровое сглаживание рефлектограмм.

Комплект поставки

• прибор РЕЙС-305;
• блок питания;
• вспомогательный кабель (12 В);
• кабель поверки;
• присоединительный кабель;
• кабель для связи с компьютером;
• кабель синхронизации;
• соединительный кабель (длина 2 м);
• предохранитель ВП2Б-1В (250 В, 0,25 А);
• предохранитель ВП2Б-1В (250 В, 1А);
• программа для работы с компьютером РЕЙС-305 на дискете;
• сумка;
• руководство по эксплуатации.
