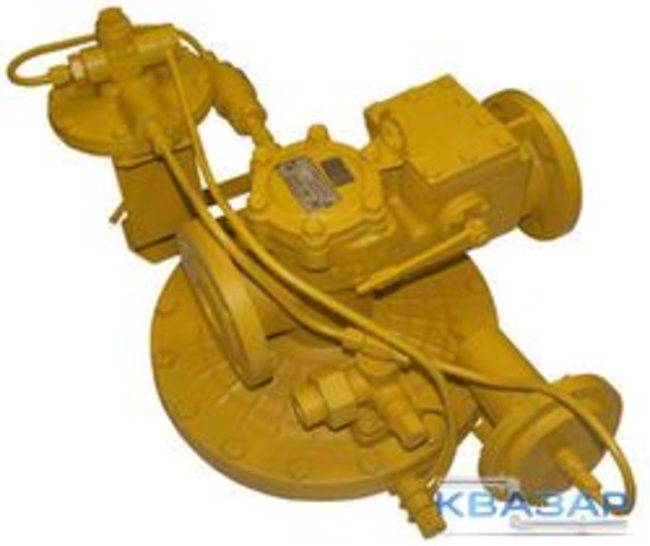

РДГ 50н является регулятором низкого давления с условным проходом 50 мм и применяется для управления режимами работы газораспределительных систем путем редуцирования высокого давления и поддержания его заданного уровня при любом значении расхода газа.
Устройство предназначено для установки на газораспределительных пунктах газовых хозяйств. РДГ-50н регулирует давление газа либо на входе либо на выходе. Прибор обеспечивает статическую и динамическую устойчивость системы газовая сеть – регулятор.
Принцип действия
РДГ состоит из механизма управления, механизма контроля, манометра, исполнительного устройства и стабилизатора.
Газ поступает сначала в стабилизатор, проходя через фильтр для очистки от механических примесей в виде частиц пыли, затем проходит в прибор управления. Далее газ проходит в исполнительное устройство через регулируемый дроссель и подмембранную полость, соединенную с РДГ 50н с помощью импульсной трубки. При изменении выходного давления изменяется и давление в надмембранной полости, что вызывает движение отсечного запорного клапана, перекрывающего седло, а, следовательно, и сам газоход.
Особенности
• наличие пилотного регулятора, управляющего давлением на входе и выходе прибора;
• высокая пропускная способность благодаря контрольному механизму и встроенному клапану-отсекателю;
• стабилизация уровня давления для создания необходимого для перекачивания газа перепада входного и выходного давлений;
• простое фланцевое присоединение регулятора давления газа РДГ-50Н к газопроводу;
• возможность отключения подачи газа при резких скачках уровня давления;
• способность работы даже при нулевом расходе газа;
• условия эксплуатации: при температуре от -39С до +59С, относительной влажности воздуха 95%.
Технические характеристики
| Регулируемая среда | природный газ |
| Входное давление, МПа | 0,05 - 1,2 |
| Настройка выходного давления, кПа | 1,5 - 60 |
| Пропускная способность, м3/ч | 7100 |
| Неравномерность регулирования, % | ±10 |
| Давление срабатывания контрольного механизма при понижении выходного давления, МПа | (0,15-0,5)Рвых |
| Давление срабатывания контрольного механизма при повышении выходного давления, МПа | (1,25-1,5)Рвых |
| Диаметр седла, мм | 45 |
| Диаметр присоединительного патрубка, мм | 50 |
| Строительная длина,мм | 365 |
| Габаритные размеры, мм | 670х530х400 |
| Масса, кг | 40 |
Пропускная способность РДГ 50н в зависимости от диаметра седла
| Выходное давление, МПа | 30 мм | 35 мм | 40 мм | 45 мм |
| 0,05 | 250 | 330 | 470 | 600 |
| 0,1 | 450 | 600 | 850 | 1100 |
| 0,2 | 650 | 950 | 1250 | 1650 |
| 0,3 | 850 | 1250 | 1700 | 2200 |
| 0,4 | 1100 | 1550 | 2100 | 2750 |
| 0,5 | 1300 | 1850 | 2500 | 3280 |
| 0,6 | 1500 | 2150 | 2950 | 3800 |
| 0,7 | 1700 | 2500 | 3350 | 4350 |
| 0,8 | 1950 | 2800 | 3800 | 4900 |
| 0,9 | 2150 | 3100 | 4200 | 5450 |
| 1,0 | 2350 | 3400 | 4600 | 6000 |
| 1,1 | 2600 | 3700 | 5050 | 6550 |
| 1,2 | 2800 | 4050 | 5450 | 7100 |
