Сигнализатор СТГ-1

Многоканальный стационарный сигнализатор горючих и токсичных газов СТГ-1-1 и СТГ-1-2 предназначен для выдачи сигнализации о превышении установленных значений объёмной доли горючих газов и массовой концентрации оксида углерода в воздухе. Сигнализатор СТГ-1 помогает комплексно решить вопрос контроля концентраций природного и угарного газов в помещении котельных, коммунально-бытовых объектов и других промышленных зданий.
Вы можете купить новый сигнализатор горючих и токсичных газов СТГ 1-1, СТГ 1-2 в Минске, по выгодной цене с поверкой в нашем интернет-магазине, с доставкой по всей Беларуси

Стгнализатор токсичных газов имеет следующие модификации:

• СТГ 1-1 – встроенный датчик по СО и один датчик на горючие газы;
• СТГ 1-2 – встроенный датчик по СО и два датчика на горючие газы.

Область применения сигнализатора токсичных газов СТГ 1-1, 1-2: установка в помещении котельных различной мощности, работающих на природном и сжиженном газах, а также в невзрывоопасных зонах других производственных, жилых и административных помещений.

Тип газогнализаторов СТГ 1 - стационарный, автоматический, многоканальный непрерывного действия.

Достоинства газонализаторов СТГ-1-1 и СТГ-1-2:

• наличие «сухих» контактов реле по каждому порогу сигнализации, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства;
• наличие сигнализации неправильного подключения БД, обрыва или короткого замыкания линии связи БД с БКС;
• прост в обслуживании и удобен при эксплуатации;
• наличие встроенной световой и звуковой сигнализации.

Газоанализатор горючих газов может использоваться с диспетчерским пультом ДИСП.

Технические характеристики стационарного газосигнализатора газа СТГ 1

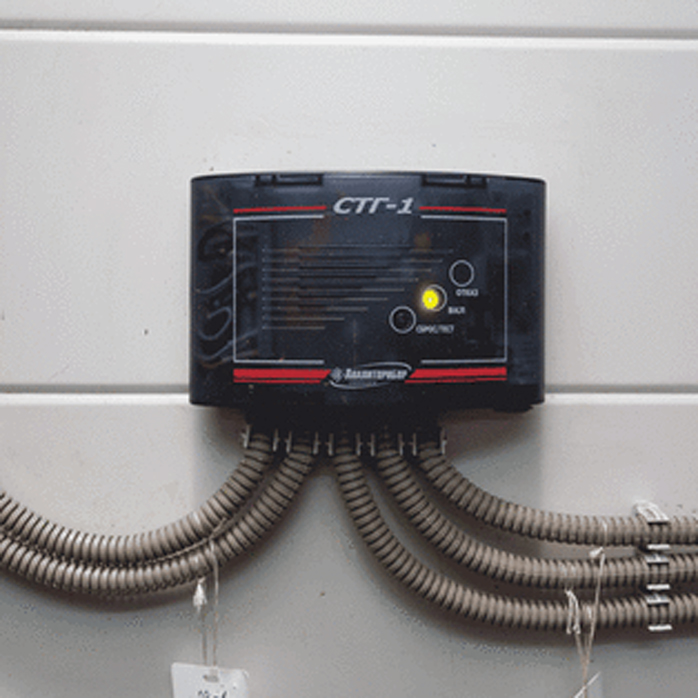

Конструктивно каждый сигнализатор состоит из блока контроля и сигнализации (в дальнейшем БКС) и одного или двух выносных блоков датчиков горючих газов. Датчик оксида углерода встроен в БКС, датчик горючих газов находится в блоке датчика (в дальнейшем БД). Связь между БД и БКС сигнализатора осуществляется по трёхпроводной линии.

Виды сигнализации СТГ-1:

1. СИГНАЛИЗАТОР ВКЛЮЧЕН - постоянная световая индикация зелёного цвета «ВКЛ» на БКС и БД;
2. ПРЕДУПРЕДИТЕЛЬНАЯ-СО - выдача по каналу оксида углерода прерывистой световой сигнализации «ГАЗ» красного света частотой от 0,5 до 1 Гц на БКС, свидетельствующей о том, что содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации ПОРОГ1-СО с одновременным переключением «сухих» контактов реле ПОРОГ1-СО (сигнализация ПРИНУДИТЕЛЬНАЯ-СО автоматически отключается при снижении содержания оксида углерода в анализируемой среде относительно установленного порога срабатывания сигнализации ПОРОГ1-СО);
3. АВАРИЙНАЯ-СО - выдача по каналу оксида углерода постоянной красной световой сигнализации ГАЗ и прерывистой звуковой на БКС, свидетельствующей о том, что содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации ПОРОГ2-СО с одновременным переключением «сухих» контактов реле ПОРОГ2-СО (сигнализация АВАРИЙНАЯ-СО - блокирующаяся; отключение возможно только нажатием кнопки «СБРОС» при условии снижения содержания оксида углерода относительно установленного порога срабатывания сигнализации ПОРОГ2-СО);
4. АВАРИЙНАЯ-СН - выдача по каналу горючих газов прерывистой красной световой сигнализации ГАЗ частотой от 5 до 6 Гц на БКС и БД и звуковой на БКС, свидетельствующей о том, что содержание горючих газов в месте установки БД достигло порога срабатывания сигнализации ПОРОГ-СН, с одновременным переключением «сухих» контактов реле ПОРОГ-СН (сигнализация АВАРИЙНАЯ-СН - блокирующаяся, отключение сигнализации возможно только нажатием кнопки «СБРОС» при условии снижения содержания горючих газов относительно установленного порога срабатывания сигнализации ПОРОГ-СН; сигнализация АВАРИЙНАЯ-СН имеет приоритет над сигнализацией ПОРОГ1-СО и ПОРОГ2-СО);
5. выдача сигнализации ОТКАЗ:
   — постоянная жёлтая световая на БКС, свидетельствующая о неисправности измерительной схемы по каналу оксида углерода, а также об обрыве или коротком замыкании в кабеле связи БКС с БД;
   — постоянная жёлтая световая на БКС и БД, свидетельствующая о неисправности измерительной схемы по каналу горючих газов в БД или выходе из строя ТХД;
6. выдача сигнализации ВНЕШНЯЯ АВАРИЯ - прерывистая красная световая ГАЗ (двойная вспышка с периодом 5 с) и соответствующая звуковая на БКС при поступлении сигнала на вход АВАРИЯ сигнализаторов с одновременным переключением «сухих» контактов реле ПОРОГ1-СО, ПОРОГ2-СО, ПОРОГ-СН в положение, соответствующее сработавшей предупредительной и аварийной сигнализации (сигнализация ВНЕШНЯЯ АВАРИЯ имеет приоритет над сигнализацией ПОРОГ1-СО; сигнализация ПОРОГ2-СО и ПОРОГ-СН имеют приоритет над сигнализацией ВНЕШНЯЯ АВАРИЯ);
7. выбор значения порога сигнализации ПОРОГ-СН путём установки или снятия перемычки на порте управления БД;
8. выбор режима переключения - срабатывание или несрабатывание сигнализации АВАРИЙНАЯ-СН после подачи на сигнализатор напряжения питания переменного тока путём установки или снятия перемычки на порте управления БКС;
9. индикация проведения автоматической корректировки нуля по каналу горючих газов - прерывистая световая жёлтого цвета на БД;
10. проведение корректировки нуля и чувствительности при подаче соответствующих сигналов на порт управления БКС при корректировке канала оксида углерода и на порт управления БД при корректировке канала горючих газов.

Комплект поставки СТГ-1:

1. сигнализатор;
2. комплект ЗИП;
3. техническая документация.
