Трансформатор напряжения измерительный электронный ТНИЭ ИПН-05 УХЛ3.1 (далее – трансформатор или устройство) предназначен для измерения высокого напряжения переменного тока с классом точности 0,5 в распределительных устройствах на номинальное напряжение 6-35 кВ, 50 Гц, с целью передачи сигнала приборам коммерческого учёта и измерения.

Включён в реестр средств измерений РФ, регистрационный номер № 94637-25.

Может подключаться к вольтметру, счетчику или использоваться как датчик в электронных системах учета и измерения параметров электрической сети.

Устройство состоит из высокоточного резистивного электрода связи (РЭС), блока усилительного и экранированного соединительного кабеля (рис.1). В металлическом корпусе блока находятся источник питания и усилитель мощности. Выходной аналоговый сигнал снимается с клеммника блока усилительного.

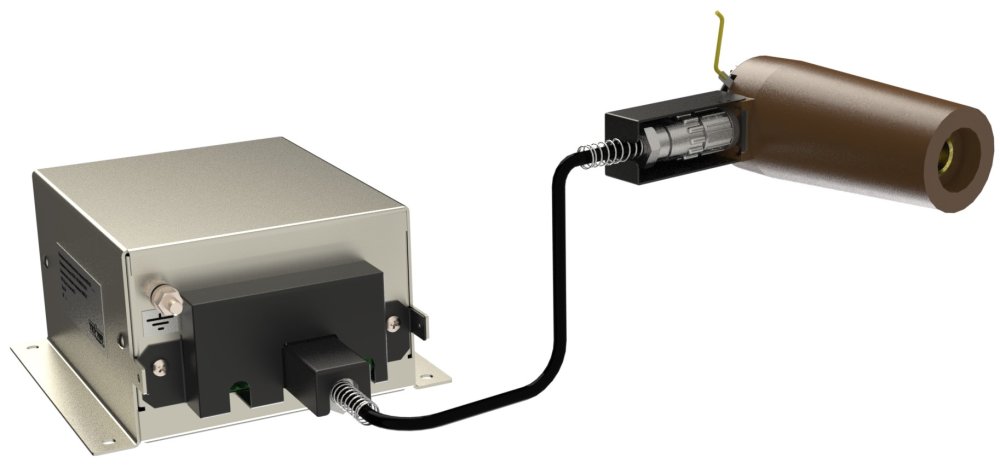

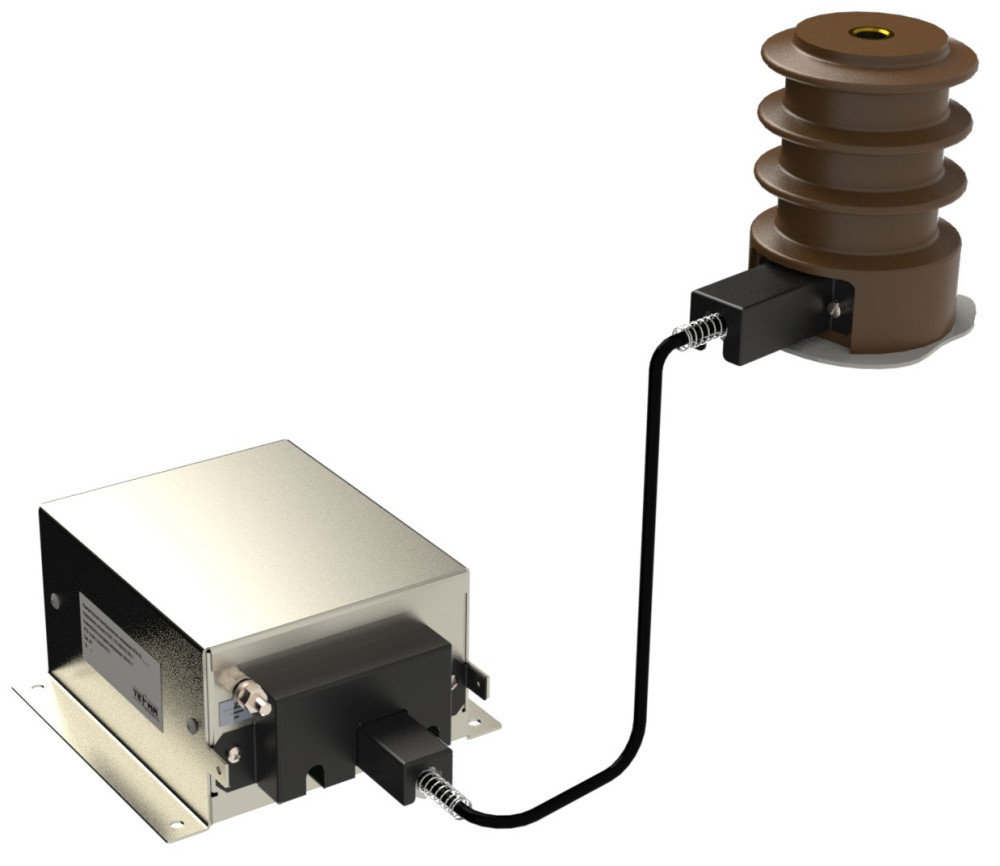

Рисунок 1 - Общий вид ТНИЭ ИПН-05 с двумя типами РЭС

Обозначение: 1 – электрод связи, 2 – пломбировочная крышка электрода связи, 3 - кабель соединительный, 4 – блок усилительный, 5 – пломбировочная крышка блока усилительного

Принцип действия основан на резистивном делении напряжения с последующим повышением мощности через усилитель. Усилитель имеет ограничение по току. Выходной сигнал снимается относительно корпуса, Рис. 2. Устройство имеет гальваническую развязку 1,5 кВ между измерительными цепями и вспомогательным источником питания. Необходимо обращать внимание на соответствие номинального напряжения устройства и максимальной вторичной нагрузки подключаемых приборов.

Рисунок 2 - Структурная схема и схема подключений ТНИЭ ИПН-05

Трансформаторы изготавливаются в нескольких модификациях, которые отличаются номинальным напряжением, исполнением РЭС, длиной соединительного кабеля.

РЭС различается по номинальному напряжению (6/√3, 10/√3, 15/√3, 20/√3, 27/√3, 35/√3 кВ), габаритам, форме и типу установки:
– ИОЭЛ, в форме опорного изолятора для установки в КРУ, КСО, шинные мосты, изображен на рисунках 3а, 6а.
Варианты исполнений: ИОЭЛ 6-1,5-025-01И, ИОЭЛ 10-1,5-025-01И, ИОЭЛ 20-1,5-025-02И, ИОЭЛ 27-1,5-025-01И, ИОЭЛ 35-1,5-025-05И;
– ИПЭЛ, конусной формы для установки в кабельные адаптеры (RICS, АИТ и аналоги), изображен на рисунках 3б, 6б.
Варианты исполнений: ИПЭЛ 6-188-03(-031)И, ИПЭЛ 10-188-04(-041)И, ИПЭЛ 15-188-07(-071)И, ИПЭЛ 20-188-05(-051)И, ИПЭЛ 27-188-16(-161)И, ИПЭЛ 35-188-06(061)И.

Номинальное напряжение, исполнение РЭС, длина кабеля определяются при заказе.

Рисунок 3 - Электроды связи резистивные исполнений: а) ИОЭЛ, б) ИПЭЛ

Преимущества данного устройства в сравнении с трансформаторами напряжения (ТН):
- не требует установки в помещении РУ дополнительного шкафа, перепланировки;
- выдерживает высоковольтные испытания РУ и кабельных линий, AC/DC, без отключения;
- отсутствуют явления феррорезонанса и насыщения, которые могут возникать в ТН;
- линейные характеристики в диапазоне рабочих входных напряжений;
- имеет меньшую массу и габариты по сравнению с ТН;
- надёжно работает в сетях с перекосом фаз, высоким процентом гармоник. m

Рисунок 4 - Пример подключения ТНИЭ ИПН-05 к счётчику Меркурий 234

Рисунок 5 - Места подключений к блоку ТНИЭ ИПН-05

Подача высокого напряжения допускается только на устройство в полной сборке, согласно руководству по эксплуатации и схеме (рис.2). Электрод связи конусного типа ИПЭЛ должен быть установлен в кабельный адаптер, затянут монтажным ключом с усилием не более 10 Нм. Подача напряжения на электрод связи без подключения к блоку усилительному, приведет к выходу из строя электрода связи, устройства.

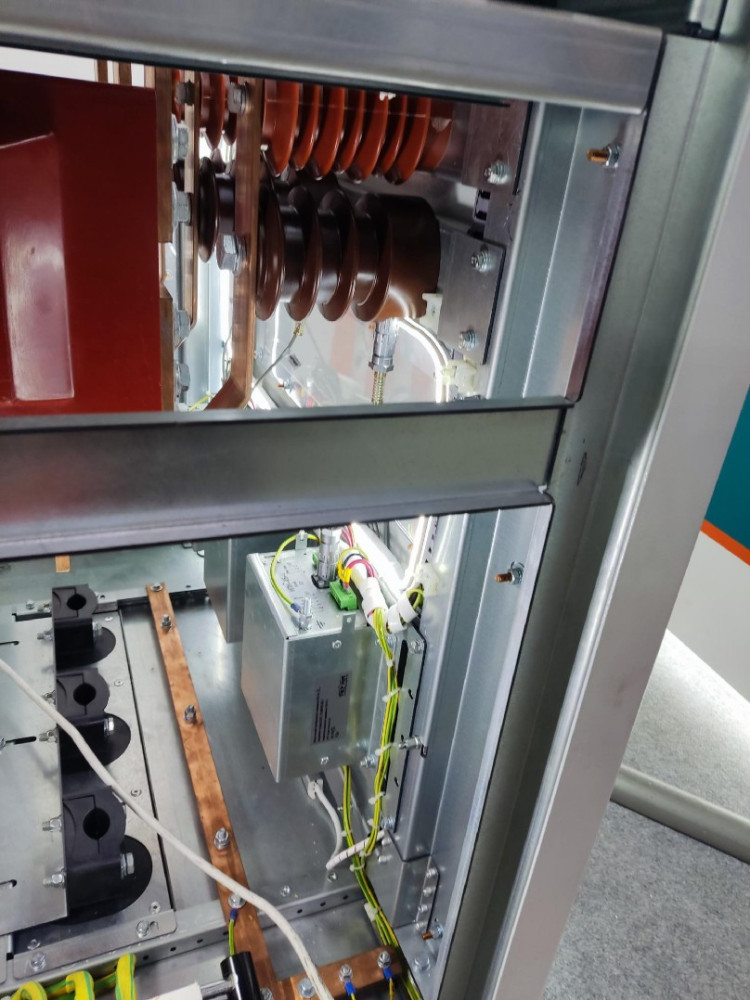

Рисунок 6а - Пример установки электрода связи опорного исполнения (ИОЭЛ)

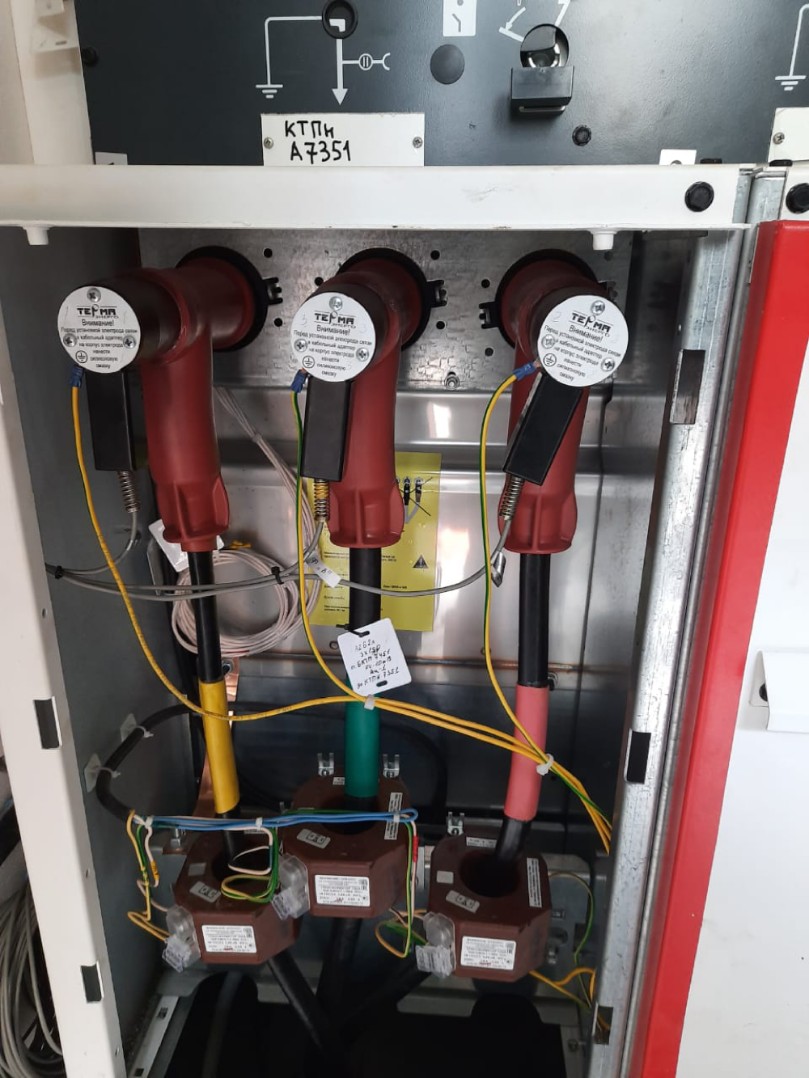

Рисунок 6б - Пример установки электрода связи конусного исполнения (ИПЭЛ)

Обращаем Ваше внимание, что ранее данное устройство называлось ИПН-05!
