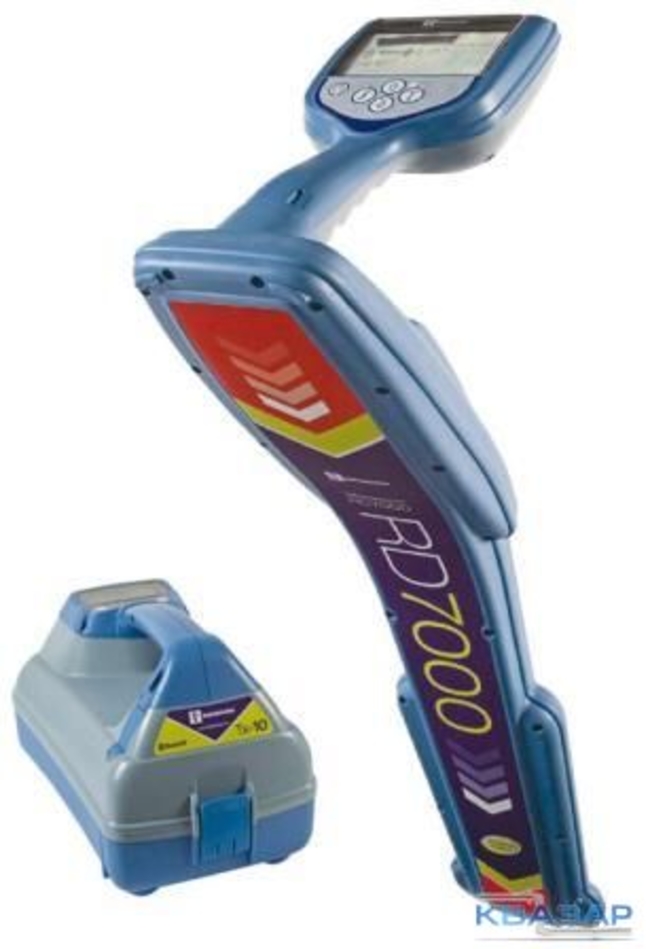

Трассоискатель RD 7000PL+

Трассоискатель RD7000+ предоставляет быструю, точную, надежную и воспроизводимую информацию о местонахождении любых типов подземных коммуникаций.

Локализация отдельных трубопроводов и кабелей в больших подземных сетях становится все более сложной. Эффекты искажения сигнала, обусловленные различными типами почвы и близостью других проводников, приводят к тому, что работа оператора становиться более трудной и отнимающей много времени. В этих условиях наиболее важными требованиями к локатору являются легкость использования, точность и надежность. Локатор RD7000+ удовлетворяет всем этим требованиям благодаря ряду инновационных характеристик, которые и обеспечивают точность, надежность и повторяемость измерений.

Новые локаторы серии RD7000+ является усовершенствованными преемниками семейств локаторов RD4000 и RD7000, ставшими промышленным стандартом. Данный локатор демонстрирует превосходные характеристики при наличии сильных электромагнитных помех.

Эргономика

Локатор RD7000+ сконструирован с учетом эргономики, чтобы получить легкий, энергоэффективный и высоко сбалансированный инструмент. При весе всего лишь 1,9 кг, прибор удобен для использования в течение длительных периодов времени, а тип защиты от воздействия окружающей среды IP54 означает, что он может работать практически при любых окружающих условиях.

Как локатор, так и генератор имеют высококонтрастные ЖК-дисплеи с подсветкой, которые обеспечивают пользователю четкое отображение информации при любых условиях освещения. Интуитивно-понятный и быстродействующий интерфейс пользователя, который имеет простые и понятные пиктограммы, подобные, как для локатора, так и генератора, позволяет оператору легко и быстро получить доступ к любой функции приборов.

Centros™

Комплекс программных и аппаратных средств Centros™ объединяет новые и инновационные алгоритмы с отработанным программным обеспечением и высокопроизводительным процессорным ядром. Centros™ улучшает точность и повторяемость измерений и обеспечивает беспрецедентную скорость отклика при измерениях в полевых условиях. Мощная фильтрация сигналов и анализ позволяют выполнять работу непрерывно даже в насыщенных электрическими помехами среде.

eCAL™

Оригинальная методика, предназначенная для прецизионных локаторов серии RD. eCAL позволяет операторам контролировать первоначальную заводскую калибровку локатора RD7000+, что дает уверенность в том, что локатор функционирует так, как он работал при выпуске с завода-изготовителя, а также позволяет владельцу прибора напечатать сертификат аттестации, исключая необходимость возврата RD7000+ в сервисный центр.

Компас

Это экранное изображение типа компаса позволяет оператору быстро и легко отслеживать искомую линию путем визуальной индикации относительного положения искомого кабеля и локатора. Показывая совмещение искомого кабеля и локатора, компас помогает увеличить точность при измерении глубины.

Защита от динамической перегрузки

Эта функция расширяет возможности локатора RD7000+ в зонах, где другие локаторы не работают, благодаря автоматической фильтрации больших и нежелательных сигналов – таким образом, повышая точность локации искомых труб и кабелей даже в условиях сильного электрического шума, например, вблизи высоковольтных воздушных кабелей.

Пиковый/нулевой режим

Это инструмент для идентификации эффектов искажения поля из-за состояния грунта или близлежащих коммуникаций. Одновременное отображение на дисплее столбиковой диаграммы для пикового отклика и линейных стрелок для нулевого режима позволяет быстро оценить состояние локализации.

Генераторы

В серии из трех генераторов 'Tx' с выходной мощностью 1, 3 или 10 Вт реализована запатентованная конструкция системы, размещенная в прочном кейсе, пригодном для использования практически в любых условиях окружающей среды (степень защиты IP54). Величина выходного сигнала при прямом подключении и частота вплоть до 200 кГц при индукционной связи задаются программным путем. Каждый из указанных генераторов выдает одинаковый ток в полном спектре частот и имеет высоковольтный режим для условий с высоким импедансом.

Локатор RD7000PL+ предназначен для сферы электроэнергетики. Он с высокой степенью надежности распознает искомый кабель даже в зонах расположения магистральных кабелей сложных электрических сетей.

Одной из наиболее серьезных проблем специалистов, работающих в электроэнергетике, является обнаружение и локализация труб и кабелей вблизи высоковольтного оборудования, такого как подстанции и кабелепроводы, где имеются мощные сигналы, подавляющие работу большинства локаторов.

Локатор RD7000PL+ предназначен для использования в зонах, где повышенные магнитные поля, создаваемые высоковольтным оборудованием и кабелями, могут препятствовать точной локации. Функция защиты от динамической перегрузки снижает это влияние, обеспечивая высокую точность локации даже в этих условиях.

Прибор имеет как пиковый, так и нулевой режим, а также объединенный пиковый/нулевой режим, что позволяет оценивать искажения сигнала/"нуля" благодаря одновременному отображению пикового и нулевого откликов. Кроме того, он может показывать глубину в режиме Power. Это особенно удобно, если прямое подключение передатчика к силовому кабелю может быть опасным или невозможно.

Функция "Компас" помогает правильной ориентации локатора относительно искомого кабеля, обеспечивая максимальную точность измерения глубины.

Функция поиска повреждений на частоте 8 кГц (8kHz Fault Find – 8KFF) – это запатентованный метод локализации повреждений оболочки кабеля с использованием А-рамки, подключенной к локатору. Стрелки на экране локатора показывают направление к месту повреждения и помогают оператору локализовать место повреждения оболочки кабеля с точностью в пределах 10 см.

Технические характеристики

Состав базового комплекта трассоискателя RD7000PL+:

1. локатор — 1шт.;
2. генератор TX-3 — 1шт.;
3. сумка для переноски — 1шт.;
4. инструкция по эксплуатации на русском языке — 1шт.;
5. штырь заземления — 1шт.;
6. катушка с проводом для заземления — 1шт.;
7. магнит для подключения генератора к металлическим трубам — 1шт.;
8. комплект проводов для прямого подключения генератора зажимами типа «крокодил» — 1шт.;
9. батареи питания для локатора и генератора — 1шт.

Гарантия на прибор - 2 года.
