Прибор предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), поиска неисправностей кабельных линий, а также позволяет определить координаты прохождения коммуникации с помощью встроенного GPSГЛОНАСС модуля, которые можно сохранить в память прибора и позже просмотреть на компьютере.
Рекомендуемые области применения:
- геодезия;
- электросети;
- энергетика;
- теплосети;
- ЖКХ;
- строительство.
Функции и решаемые задачи:
- поиск неисправностей кабельных линий;
- определение положения подземных коммуникаций в режиме «Трасса» и «График»;
- прямое цифровое измерение глубины их залегания на всех рабочих частотах;
- указание направления отклонения от оси коммуникации в режиме «Трасса»;
- измерение силы тока в коммуникации;
- поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
- функция «Выбор кабеля из пучка» при помощи датчика КИ-105;
- одновременная работа со встроенными и внешними датчиками;
- определение и сохранение координат GPSГЛОНАСС в память приемника для последующей обработки с помощью бесплатного ПО, поставляемого в комплекте;
- режим поиска внутритрубного зонда для трассировки неметаллических трубопроводов (опция).
Особенности приемника
Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
Одновременная работа со встроенными и внешними датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
Различные режимы индикации (цифровая, график).
Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -20°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
Работа в зимних условиях до -20°С.
Особенности генератора "АГ-114.1"
Прост в эксплуатации и не требует высокой квалификации персонала.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое повторное согласование при изменении мощности.
Длительное время непрерывной работы от собственного аккумулятора.
Небольшие габариты и вес.
Технические характеристики
Приемник "АП-019.3"
| Параметр | Значение |
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Добротность квазирезонансных фильтров (Q) | Не менее 100 |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Диапазон частот «Радио» | 8…40 кГц |
| Максимальный коэффициент усиления электрического тракта | >100 дБ |
| Количество встроенных датчиков | 4 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Управление чувствительностью |
Автоматическое - для 2D отображения «Трасса». Полуавтоматическое или ручное (по выбору) - для «Графиков». Автоматическое или ручное (по выбору) - для режима «2-частоты». |
| Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
| Точность измерения тока принимаемого сигнала | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
параметры настройки и управления 2D визуализация положения трассы относительно прибора графики уровня сигнала с датчиков глубина залегания трассы ток сигнала |
| Звуковая индикация |
Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,4 кг |
| Режим поиска внутритрубного генератора | |
| Частота сигнала, принимаемого от внутритрубного генератора | 512 Гц |
Генератор "АГ-114.1"
| Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывный или импульсный), Гц | 512, 1024, 8192, одновременно 3 частоты |
| Диапазон сопротивлений нагрузки, соответствующий диапазону мощностей (5…20Вт), Ом | 1 … 1000 |
| Согласование с нагрузкой | автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12В/2,2 Ач или сетевой блок |
| Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле с носимым аккум., не более, кг | 2,2 |
Индуктивная антенна "ИЭМ-301.3"
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |

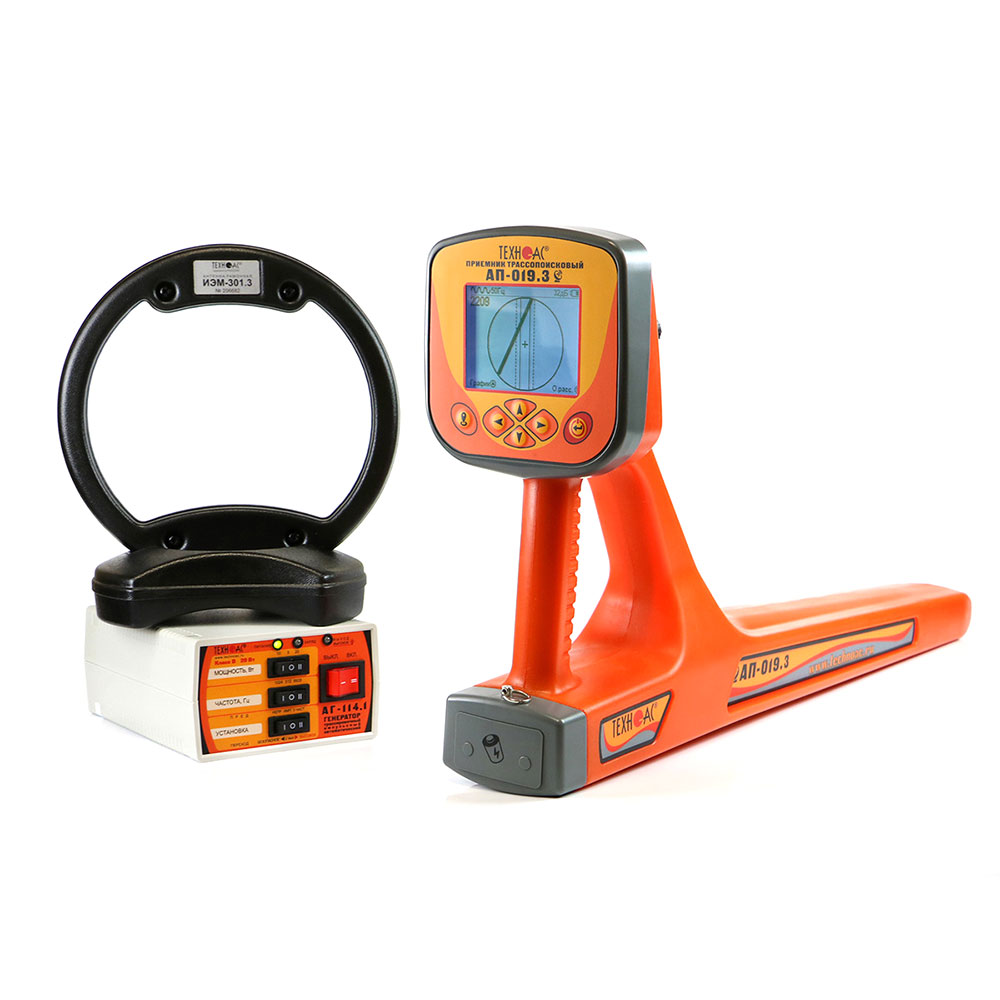

Состав комплекта:
- приемник "АП-019.3";
- генератор "АГ-114.1";
- индукционная антенна "ИЭМ-301.3";
- батарейки;
- кабель мини-USB;
- чехол;
- кабель для подключения внешнего аккумулятора;
- кабель для подключения нагрузки;
- контакт магнитный;
- штырь заземления;
- CD-диск с ПО;
- сумка для приемника;
- сумка для комплекта;
- руководство по эксплуатации.
Дополнительное оборудование:
- датчик контроля качества изоляции "ДКИ-117";
- датчик-определитель дефектов коммуникаций "ДОДК-117";
- клещи индукционные "КИ-105";
- накладная рамка "НР-117";
- комплект генератора внутритрубного с тросом (20 / 40 / 80 / 120 м).
