Назначение и область применения прибора
Указатель УПК-04М представляет собой портативный измерительный прибор, определяющий электрическое напряжение и ток в линии и кабелей высоковольтных сетей. Устройство предназначено для контроля и определения местоположения вышедшего из строя кабеля, выявления дефекта и определения вида повреждения кабеля – короткое замыкание, заплывающий пробой, повреждение изоляции кабеля, а также для измерения сопротивления нагрузки при высоковольтном напряжении до 10 кВ.
Прибор УПК-04М применяется как в полевых, так и в лабораторных условиях и служит для мониторинга состоянии изоляционного слоя кабелей длиной до 15 км. Указатель повреждения кабеля используется для контроля вновь проложенных линий и узлов высоковольтных сетей кабелей и поиска дефектных элементов. Устройство оснащено автоматикой для разрядки проверенного кабеля.
Принцип работы прибора
Указатель УПК-04М подает нестабилизированное напряжение на испытываемую нагрузку, встроенный киловольтметр измеряет это напряжение, а также ток утечки. Прибор строит вольт-амперную характеристику, по которой определяет сопротивление изоляции кабеля по всей его длине.
Конструктивные особенности
В состав устройства для измерения сопротивления УПК-04М входят: встроенный киловольтметр, измеряющий напряжение нагрузки, указатель напряжения до 20 кВ для визуального контроля, устройство автоматической разрядки уже проверенного кабеля после снятия приложенного напряжения, встроенный аккумулятор для обеспечения автономной работы, а также штанга изолятор, выполненная из стеклотекстолитовой трубки, и высоковольтный кабель, при помощи которых прибор присоединяется к нагрузке.
Корпус указателя УПК выполнен закрытым, что исключает опасность поражения током персонала во время проведения измерений и испытаний.
Модификации прибора

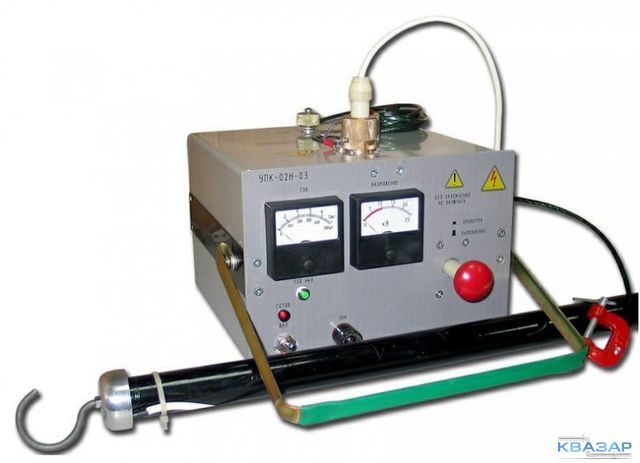

Указатель повреждения кабеля серии УПК выпускается в трех модификациях: УПК-01Н-03, УПК-02Н-03 и УПК-04М (высоковольтный мегаомметр) в унифицированном корпусе.
Мегаомметр УПК-04М выполнен на основе УПК-02Н-03 с тремя существенными дополнениями:
- стабилизированное напряжение выхода выбирается оператором при проведении контроля испытаний в диапазоне 0,5-15 кВ (ток нагрузки до 200 мкА). Широкий диапазон тока и напряжения позволяет использовать прибор для и высоковольтной и низковольтной аппаратуры;
- прибор измеряет следующие параметры: напряжение выхода, ток нагрузки, сопротивление нагрузки в диапазоне 1-999 МОм; все значения показываются на светодиодном дисплее;
- память прибора УПК-04М рассчитана на десять записей измеренных значений.
Технические характеристики
| Напряжение выхода, кВ | |
| напряжение на холостом ходе | не менее 17 |
| напряжение при нагрузке 1 мА | не менее 10 |
| Диапазон измерения тока прибора, мкА | 0-500 |
| Время зарядки аккумулятора при длине кабеля до 5 км, с | не более 10 |
| Число рабочих циклов прибора УПК-04М | не менее 100 |
| Габаритные размеры прибора, мм | 170х240х270 |
| Масса прибора для измерения УПК-04М, кг | 7 |
| Длина штанги, мм | не менее 1200 |
| Длина соединительного кабеля, мм | не менее 3000 |
| Длина заземления, мм | не менее 1500 |
| Сечение проводника заземления, мм2 | 4 |
| Температура окружающей среды, ºС | -20...+40 |
Комплект поставки
- базовый блок - указатель УПК-04М;
- изолирующая штанга с кабелем;
- аккумуляторный блок питания;
- паспорт изделия УПК-04М.
