Ультразвуковой тестер бетона UK1401

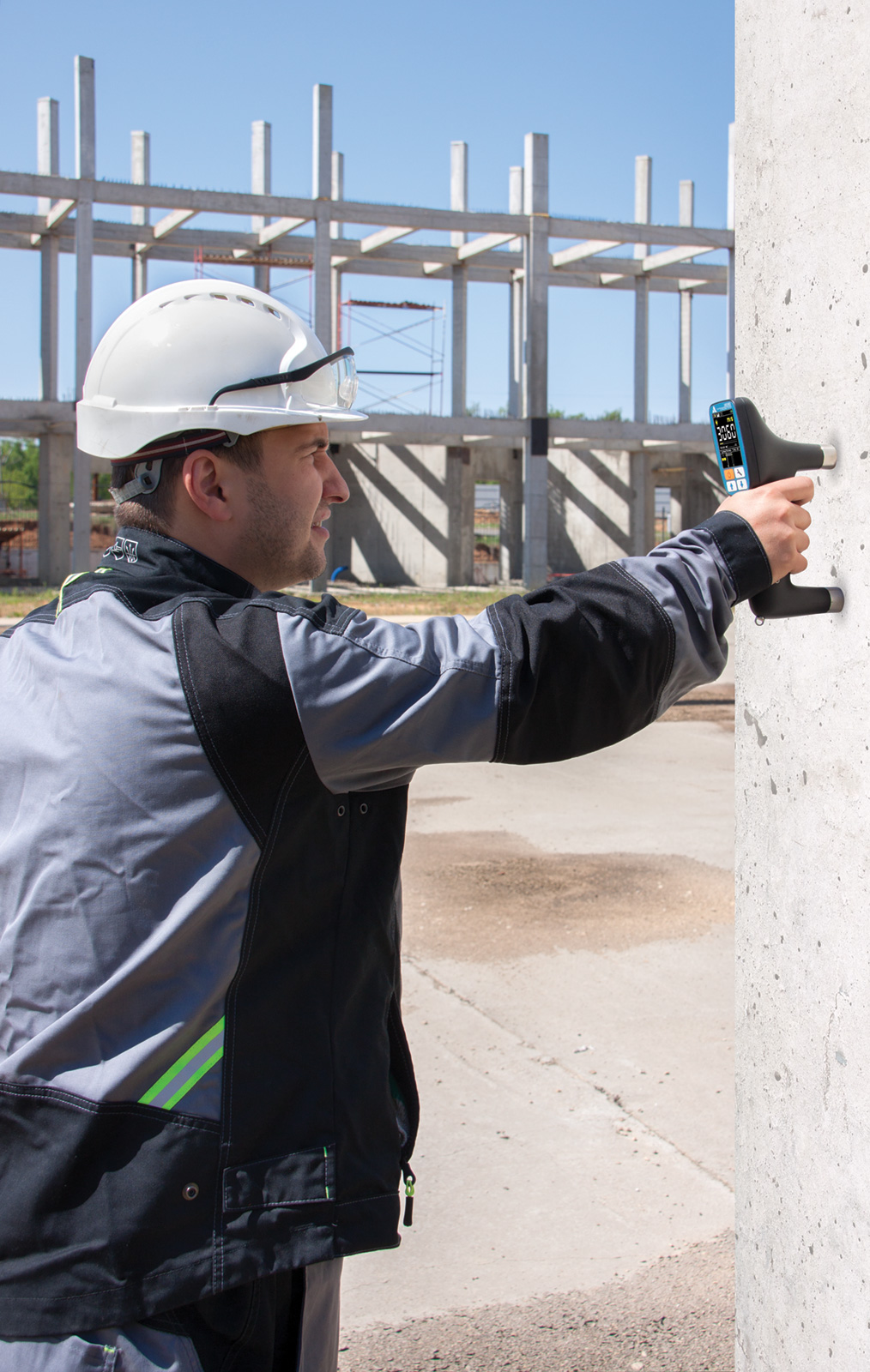

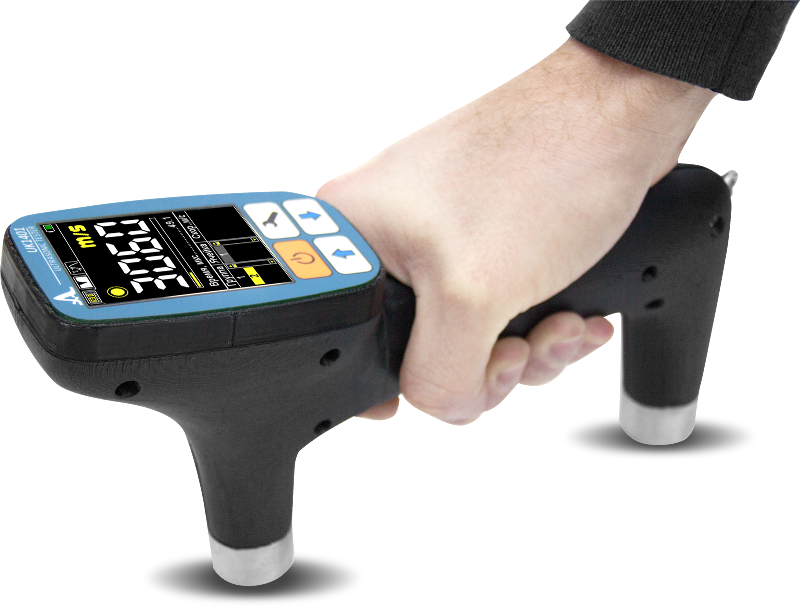

Ультразвуковой тестер UK1401 предназначен для измерений времени и скорости распространения продольных ультразвуковых волн в твёрдых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций. Оценка прочности основана на корреляции скорости распространения ультразвуковых волн в материале с его физико-механическими характеристиками и физическим состоянием.<br> <p> </p> <p> Тестер UK1401 предназначен для измерения времени и скорости распространения продольных ультразвуковых волн в твердых материалах при поверхностном прозвучивании на фиксированной базе с целью определения прочности и целостности материалов и конструкций. </p> <p> Прибор выполнен в моноблочном исполнении в эргономичном корпусе из легкого ударопрочного пластика, что делает его удобным для работы на объектах. </p> <p> В корпус тестера UK1401 встроены два преобразователя с сухим точечным контактом и независимым пружинным подвесом, что дает уникальную возможность вести контроль без применения контактной жидкости с возможностью нормированного усилия прижатия прибора. Кроме того, данные преобразователи износостойкие и не чувствительны к состоянию поверхности, что позволяет избежать длительной и трудоемкой подготовки поверхности для проведения измерений. </p> <div> <b>Назначение</b> </div> <ul> <li>определение прочности и целостности бетона. Оценка производится путем корреляции (построения зависимости) времени и скорости распространения ультразвуковых волн в материале с его физико-механическими свойствами и физическим состоянием</li> <li>поиск приповерхностных дефектов в бетонных сооружениях по аномальному уменьшению скорости или увеличению времени прохождения в дефектном месте</li> <li>оценка степени анизотропии композитных материалов</li> <li>оценка степени созревания бетона при строительстве методом монолитного бетона и скользящей опалубки</li> <li>оценка несущей способности бетонных столбов и опор</li> <li>оценка глубины трещины, выходящей на поверхность</li> <li>оценка возраста материала при условии изменения его свойств со временем</li> <li>оценка пористости и трещиноватости материала</li> </ul> <div> <b>Особенности</b> </div> <ul> <li>встроенная система автоматической регулировки усиления (АРУ)</li> <li>звуковая индикация приема ультразвуковых сигналов</li> <li>энергонезависимая память на 50 000 измерений с возможностью сортировки по группам</li> <li>встроенный, быстро заряжаемый LiFePO4 аккумулятор с увеличенным сроком службы и циклом заряда/разряда, способный работать при низких температурах</li> <li>автоматическое выключение питания</li> <li>цветной, антибликовый 2,8'' TFT дисплей<br> </li> <li>нормируемое усилие прижатия<br> </li> <li>передача данных на внешний компьютер с помощью USB и блютус<br> </li> <li>режим "Прочность" для оценки прочности железобетонных конструкций R (МПа), благодаря встроенным в прибор универсальным градуировочным зависимостям в диапазоне классов бетона В7,5-B35 и В35-В60 (ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности (с Поправкой)).</li> </ul> <div> <b>Характеристики<br> </b> </div> <table> <tbody> <tr> <td> Параметр </td> <td> Значение </td> </tr> <tr> <td> Диапазон юстировки задержки, мкс </td> <td> от 0 до 20 </td> </tr> <tr> <td> Рабочая частота, кГц </td> <td> 50 </td> </tr> <tr> <td> База измерений, мм </td> <td> 150±1 </td> </tr> <tr> <td> Дискретность индикации времени распространения ультразвуковых волн, мкс<br> </td> <td> 0,1 </td> </tr> <tr> <td> Дискретность индикации скорости распространения ультразвуковых волн, м/с </td> <td> 10 </td> </tr> <tr> <td> Диапазон измерений времени распространения продольных ультразвуковых волн, мкс </td> <td> от 12,5 до 150 </td> </tr> <tr> <td> Диапазон измерений скорости распространения продольных ультразвуковых волн, м/с </td> <td> от 1 000 до 12 000 </td> </tr> <tr> <td> Пределы допускаемой абсолютной погрешности измерений времени распространения ультразвуковых волн, мкс, где t-измеренное значение времени </td> <td> ±(0,01·t+0,1) </td> </tr> <tr> <td> Пределы допускаемой абсолютной погрешности измерений скорости распространения ультразвуковых волн, м/с, где с-измеренное значение скорости </td> <td> ±(0,012·с+K·с2+10), где K=6,7·10-8 (м/с)<br> </td> </tr> <tr> <td> Номинальное напряжения питания, В </td> <td> 3,3 </td> </tr> <tr> <td> Продолжительность непрерывной работы, ч, не менее:<br> </td> <td> 15 </td> </tr> <tr> <td> Габаритные размеры прибора, мм, не более </td> <td> 235х155х65 </td> </tr> <tr> <td colspan="1"> Масса прибора, г, не более </td> <td colspan="1"> 450 </td> </tr> <tr> <td colspan="1"> Средняя наработка на отказ, ч </td> <td colspan="1"> 18 000 </td> </tr> <tr> <td colspan="1"> Установленный срок службы, лет </td> <td colspan="1"> 5 </td> </tr> <tr> <td colspan="1"> Условия эксплуатации: <p> <br> </p> <p> </p> <p> </p> <p> температура воздуха, °С </p> <p> относительная влажность воздуха при температуре плюс 35°С, %, не выше </p> </td> <td colspan="1"> от минус 20 до плюс 50<br> <br> 95<br> </td> </tr> </tbody> </table> <div> <b><br> </b><b>Базовый комплект<br> </b> </div> <table> <tbody> <tr> <td> Наименование </td> </tr> <tr> <td> UK1401 - электронный блок УЗ тестера </td> </tr> <tr> <td> Проверочный образец для UK1401 </td> </tr> <tr> <td> Кабель USB A - Micro B </td> </tr> <tr> <td> Сетевой адаптер 220 В - USB </td> </tr> <tr> <td> Компакт диск с документацией и ПО </td> </tr> <tr> <td> Жесткий кейс Т14 </td> </tr> </tbody> </table> <br>
