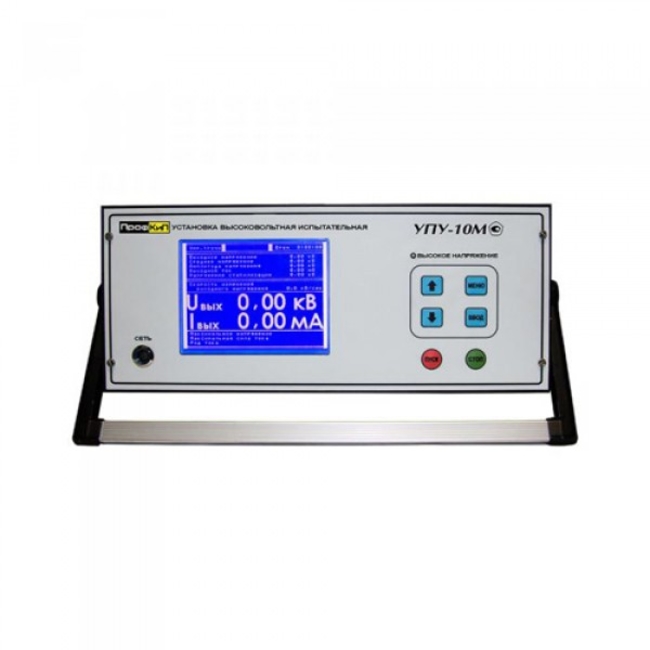

Назначение установки ПрофКиП УПУ-10М
Установка высоковольтная измерительная ПрофКиП УПУ-10М предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты.
Преимущества
▪ Высокая точность измерения напряжения и тока
▪ Встроенное разрядное устройство для снятия заряда с емкостного объекта.
▪ Автоматическое переключение рода тока переменный /постоянный.
▪ Автоматический и ручной режим работы, таймер.
▪ Интеллектуальное ограничение зарядного тока при наборе напряжения для избежания пробоя емкостной нагрузки.
▪ Большой и четкий графический дисплей, простой интерфейс управления.
▪ Низкий вес прибора: 18.5 кг.
Основные технические характеристики
|
Параметры |
Значения |
|
Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц |
0.10 кВ … 10.00 кВ |
|
Диапазон измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций не превышающей 5>#/p### |
0.10 кВ … 10.00 кВ |
|
Диапазон измерения среднеквадратических значений силы переменного тока |
0.03 мА … 10.00 мА |
|
Диапазон измерения силы постоянного тока |
0.03 мА … 10.00 мА |
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц |
±[1.0 + 0.1 ( | Xk /x | - 1)]>#/p### где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5% |
±[1.0 + 0.1 ( | Xk /x | - 1)]% где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
|
Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке |
±[1.0 + 0.1 ( | Xk /x | - 1)]>#/p### где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
|
Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке |
±[2.0 + 0.1 ( | Xk /x | - 1)]>#/p### где Xk – конечное значение диапазона измерения; Х – измеряемое значение |
|
Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения |
не более 11.0 кВ
|
|
Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току |
11 мА |
|
Программируемое ограничение выходного напряжения |
1 кВ … 11 кВ |
|
Программируемое ограничение силы тока |
1 мА … 11 мА |
|
Программируемое время испытания, мин |
0 м … 59 м |
|
Программируемое время испытания, час |
0 ч … 24 ч |
|
Отключение высокого напряжения по окончании испытания |
ручное /автоматическое |
|
Максимальное время работы в циклическом режиме, в режиме постоянного тока (10 кВ, 2.5 мА) |
8 ч с последующим отключением на 1 ч |
|
Максимальное время работы в циклическом режиме, в режиме переменного тока (10 кВ, 5 мА): |
8 ч с последующим отключением на 1 ч |
|
Переключение формы выходного напряжения |
автоматическое |
|
Снятие заряда с емкостной нагрузки |
встроенное |
|
Подъём выходного испытательного напряжения |
ручной /автоматический |
|
Степень защиты блока индикации |
IP54 |
|
Возможность подключения внешнего контакта блокировки подачи высокого напряжения |
|
|
Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения |
|
|
Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1 /2 основной погрешности на каждые 10°С измерения температуры окружающей среды |
|
Условия эксплуатации
▪ Температура окружающего воздуха: -20°С … 40°С
▪ Относительная влажность воздуха при температуре 25°С: не более 98>#/p###
▪ Атмосферное давление: 84 кПа … 106.7 кПа
Нормативные и технические документы, устанавливающие требования к установке высоковольтной измерительной ПрофКиП УПУ-10М
▪ ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
▪ ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
▪ ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
▪ ТУ 422260-002-68134858-2014 «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Технические условия»
▪ ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»
Поверка установки высоковольтной измерительной ПрофКиП УПУ-10М
▪ Поверка осуществляется в соответствии с документом 422260-002-68134858-2014 МП «Установки высоковольтные измерительные «ПрофКиП УПУ-10М». Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 года
▪ Сведения о методиках (методах) измерений приводятся в паспорте 422260-002-68134858-20014 ПС
Общие данные установки высоковольтной измерительной ПрофКиП УПУ-10М
▪ Средний срок службы: не менее 5 лет
▪ Средняя наработка на отказ в нормальных условиях применения: не менее 8 000 ч
▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц
▪ Максимальная потребляемая мощность: 300 ВА
▪ Габаритные размеры: 360х155х370 мм
▪ Вес: 18.5 кг
Комплект поставки установки высоковольтной измерительной ПрофКиП УПУ-10М
|
Наименование |
Количество |
|
Установка высоковольтная измерительная ПрофКиП УПУ-10М ПК.422260.002.01 |
1 шт. |
|
Высоковольтный соединительный кабель ПК.422260.001.02 |
1 шт. |
|
Кабель сетевой |
1 шт. |
|
Вставка плавкая 3.15 А АГО.481.304 ТУ |
2 шт. |
|
Паспорт 422260-002-68134858-2014 ПС |
1 шт. |
