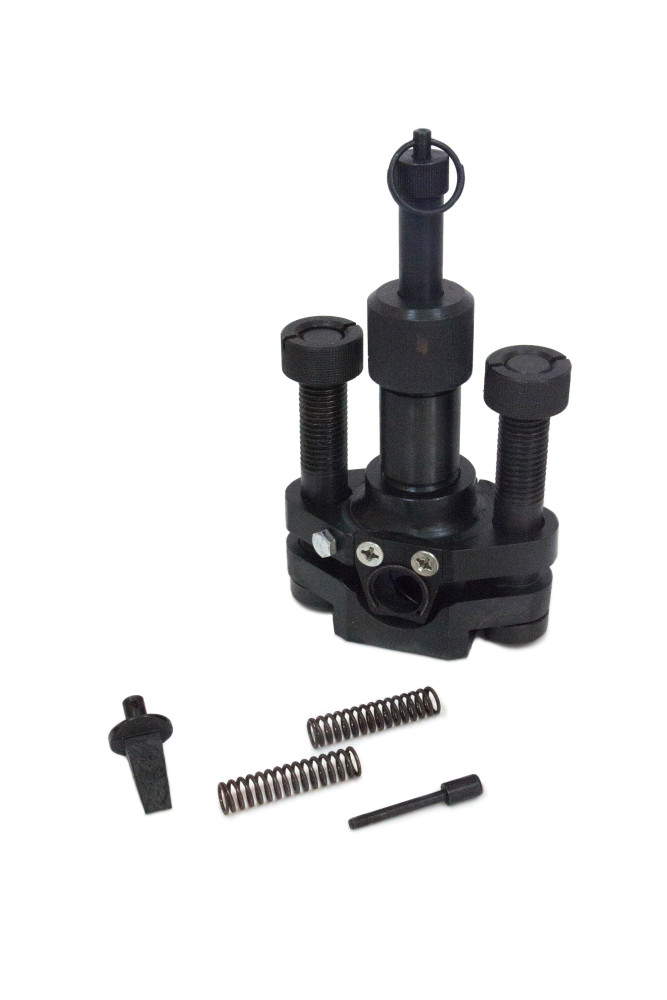

Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от (0,4÷35) кВ перед его разрезкой, путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и через кабель заземления (не менее 25 мм2) на землю, с целью предотвращения возможности поражения персонала электрическим током. Устройство позволяет производить не менее 1000 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 110 мм, с наружным диаметром от 25 до 65 мм включительно и сечением жил до 240 мм2 включительно в исполнении кабелей марок АСБ ААБ и их аналогами и до 500 мм2 включительно в исполнении кабелей марок АПвПуг и АПвВнг и их аналогами .
Действие устройства УДПК основано на использовании энергии расширяющих пороховых газов. В качестве источников энергии применяются монтажные патроны.
Прокол кабеля осуществляется за один выстрел с применением патронов Д4. Управление устройством производится дистанционно с помощью полимерного троса.

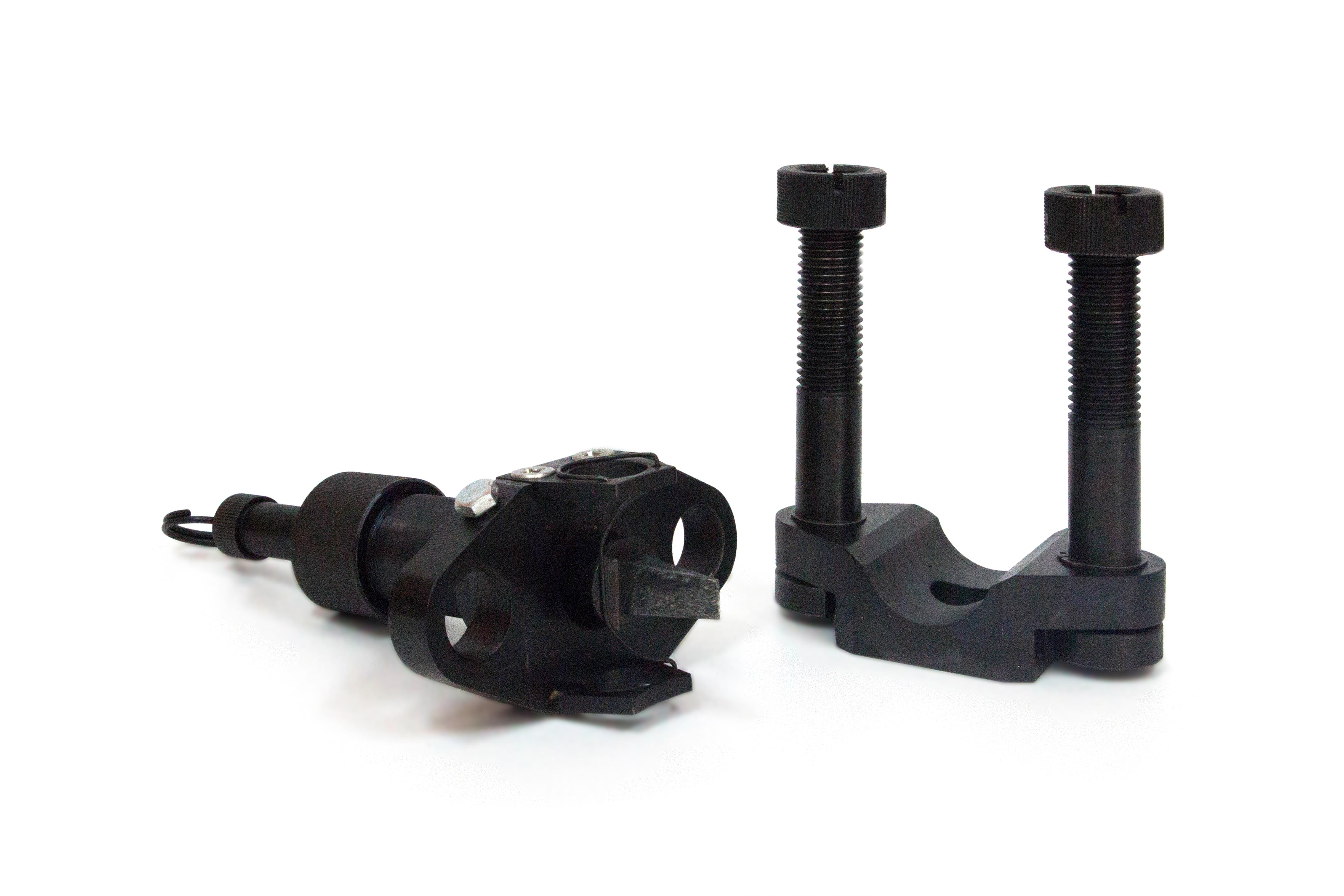

Для прокола устройство надежно закрепляется на кабеле с помощью натяжного механизма.
Технические характеристики
| Параметр | Значение |
|
Наружный диаметр кабеля:
минимальный максимальный |
25мм 65мм |
| Монтажные патроны Д4 калибра 6,8 мм с энергией порохового заряда, Дж | 574÷703 |
| Количество гарантированных проколов, не менее | 1000 |
| Габариты устройства, не более, мм | 70x138x383 |
| Масса устройства, кг, не более | 8 |
| Масса устройства в футляре без штыря заземления, кг, не более | 6,9 |
| Габариты футляра, не менее, мм | 410x150x100 |
Комплект поставки
|
Наименование |
Кол-во, шт. |
|
1. УДПК |
1 |
|
2. Трос (диэлектрический) |
15м |
|
3. Штырь с гальванической связью |
1 |
|
4. Извлекатель гильзы |
1 |
|
5. Провод заземления |
1 |
|
6. Отвертка 150х8 |
1 |
|
7. Ерш |
1 |
|
8. Масленка |
1 |
|
9. Ключ гаечный S=10 |
1 |
|
10. Комплект запасных частей: - пробойник (нож) - пружина - кольцо уплотнительное |
1 2 2 |
|
11. Футляр |
1 |
|
12. Паспорт |
1 |
Комплектность изделия может быть изменена по требованию заказчика.
Сравнительная таблица технических характеристик устройств прокола кабеляКомплектность изделия может быть изменена по требованию заказчика.
| Наименование | УМПК | УДПК | УДПК-70 | УДПК-90 | УПКП-130 | УПКП-200 |
| Минимальный наружный диаметр кабеля, мм | 25 | 25 | 50 | 50 | 50 | 50 |
| Максимальный наружный диаметр кабеля, мм | 65 | 65 | 70 | 90 | 130 | 200 |
| Напряжение, кВ | 0,4-10 | 0,4-35 | 0,4-220 | 0,4-220 | 0,4-220 | 0,4-220 |
| Мощность, Дж | 500 | 700-800 |
700-800; 2720 |
2720 | 2720 | 2720 |
| Тип управления |
ДУ ручное |
ДУ ручное |
ДУ электронное и ручное |
ДУ электронное | ДУ электронное | ДУ электронное |
| Принцип дистанционного управления | диэлектрический шнур с ручкой | диэлектрический шнур с ручкой | радиоуправление, шнур с ручкой | радио-управление | радио-управление | радио-управление |
| Количество гарантированных проколов | 1000 | 500 | 500 | 500 | 500 | 500 |
| Источник энергии | пружины | монтажные патроны Д4 (красный), Д5 (черный) | монтажные патроны Д4 (красный), МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 760х254х230 | 70х138х383 | 70х140х315 | 75х200х500 | 75х200х500 | 75х250х600 |
| Габариты футляра, мм |
в заряженном состоянии - 760х254х230; в разряженном состоянии - 563x254x230 |
410х150х100 | 650х355х180 | 650х355х180 | 650х355х180 | 650х355х180 |
| Масса, кг | 12 | 8 | 25 | 25 | 27,4 | 28,8 |
Гарантия
Гарантированное количество выстрелов - 1000, минимальное гарантированное количество резок 600 на 3 пробойника (ножа) при условии соблюдения правил транспортировании, хранения, эксплуатации.
Гарантийный срок - 1 год со дня ввода в эксплуатацию.
Срок службы - не менее 6 лет.
