Устройство дистанционного прокола кабеля УДПК-90 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.
Устройство позволяет производить 500 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.) при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.
Устройство состоит из силовой части, устройства дистанционного управления и экстрактора.
Действие устройства УДПК основано на использовании энергии пороховых газов. В качестве источников энергии рекомендуются монтажные патроны типа МПУ-3 (жёлтый) по ТУ 3-1064-78 с энергией порохового заряда не менее 2720 Дж.
Прокол кабеля осуществляется за один выстрел с применением патронов МПУ-3.
Управление производится устройством дистанционного управления проколом УДУПК. Возможна одновременная работа нескольких УДУПК в непосредственной близости, так как каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер.

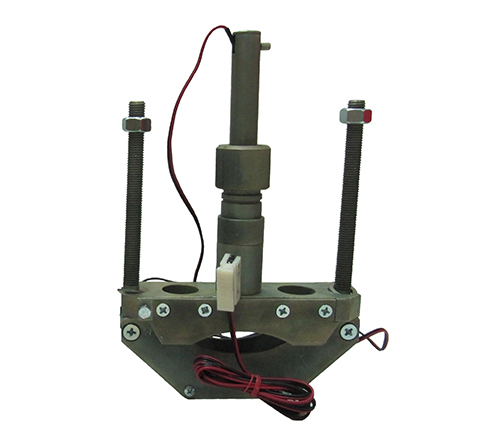

Для прокола силовая часть устройства надежно закрепляется на кабеле при помощи натяжного механизма.
Технические данные УДПК-90
| 1. | Наружный диаметр кабеля, мм: | |
| минимальный | 50 | |
| максимальный | 90 | |
| 2. | Монтажные патроны типа МПУ-3 (жёлтый) по ТУ 3-1064-78 с энергией порохового заряда, Дж, не менее | 2720 |
| 3. | Габариты футляра, мм | 650х355х180 |
| 4. | Масса УДПК-90, кг | 25 |
| 5. | Рабочий диапазон температур, °С при относительной влажности до, % |
-25 ... +45 98 |
Технические данные силовой части устройства
| 1. | Габариты, мм | 75х200х500 |
| 2. | Масса УДПК (хомут, плита, ствол, спусковой механизм), кг | 6,0 |
| 3. | Масса заземления (кабели, штыри), кг | 3,2 |
| 4. | ИТОГО масса силовой части, кг | 9,8 |
Технические данные устройства дистанционного управления проколом кабеля УДУПК
| 1. | Устройство дистанционного управления проколом кабеля УДУПК состоит из | пульта управления (ПУ), блока индикации (БИ) |
| 2. | Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее | 150 |
| 3. |
Диапазон частот устойчивой радиосвязи при мощности передатчиков не выше, мВт с использованием частотной модуляции, МГц |
7 433 |
| 4. | Конструктивное исполнение имеет защиту | IP65 (IEC529) |
Технические данные пульта управления (ПУ)
| 1. | Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая и звуковая |
| 2. | Питание | щелочной гальванический элемент типа «Крона» (6F22) |
| 3. | Непрерывное время работы от одного элемента, не менее | 10 часов |
| 4. | Габаритные размеры пульта | 140х70х25 мм |
| 5. | Масса с элементом питания, не более | 0,2 кг |

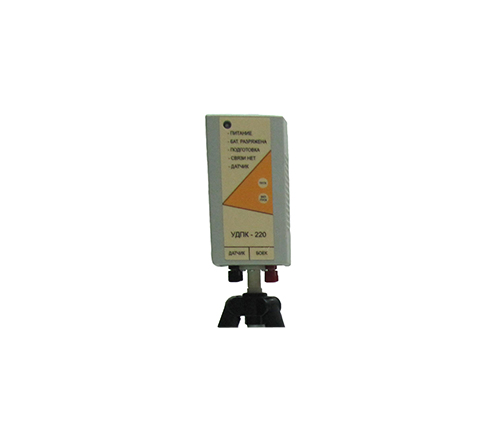

Технические данные блока индикации (БИ)
| 1. | Состав блока индикации | прибор и датчик |
| 2. | Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая и звуковая |
| 3. | На двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка | 120 ° |
| 4. | Прибор БИ имеет два рабочих положения |
1) лежачее положение – блок устанавливается на ножки дна корпуса, 2) вертикальное положение – на треногу с торца корпуса |
| 5. | Питание | три гальванических элемента АА |
| 6. | Непрерывное время работы от одного комплекта элементов, не менее | 20 часов (в режиме связи) |
| 7. | Габаритные размеры прибора БИ, мм | 200х80х80 |
| 8. | Масса с элементами питания, кг, не более | 0,5 |
| 9. | Длина соединительного провода для подключения датчика к прибору БИ, м | 2 |
| 10. | Габаритные размеры датчика, мм | 24х24х20 |
| 11. | Масса датчика, кг, не более | 0,07 |
Технические данные экстрактора
| 1. | Габариты (со снятыми рукоятками воротка), мм | 73 х 216 |
| 2. | Масса устройства, кг, не более | 2,75 |
| 3. | Величина хода, мм, не менее | 90 |
Комплект поставки:
|
Наименование |
Количество, шт. |
|
1. Силовая часть устройства УДПК |
1 |
|
2. Устройство дистанционного управления проколом кабеля УДУПК |
1 |
|
3. Экстрактор |
1 |
|
4. Штырь заземления |
3 |
|
5. Извлекатель гильзы |
1 |
|
6. Провод заземления |
1 |
|
7. Перемычки провода заземления |
3 |
|
8. Отвертка РН1 |
1 |
|
9. Ерш |
1 |
|
10. Масленка |
1 |
|
11. Ключ гаечный S=10 |
1 |
|
12. Ключ гаечный S=30 |
1 |
|
13. Шнур спусковой изолированный*(по дополнительному заказу) |
1 |
|
14. Комплект запасных частей:
|
2 1 |
|
15. Футляр |
1 |
|
16. Паспорт |
1 |
Сравнительная таблица технических характеристик устройств прокола кабеля
| Наименование | УМПК | УДПК | УДПК-70 | УДПК-90 | УПКП-130 | УПКП-200 |
| Минимальный наружный диаметр кабеля, мм | 25 | 25 | 50 | 50 | 50 | 50 |
| Максимальный наружный диаметр кабеля, мм | 65 | 65 | 70 | 90 | 130 | 200 |
| Напряжение, кВ | 0,4-10 | 0,4-35 | 0,4-220 | 0,4-220 | 0,4-220 | 0,4-220 |
| Мощность, Дж | 500 | 700-800 |
700-800; 2720 |
2720 | 2720 | 2720 |
| Тип управления |
ДУ ручное |
ДУ ручное |
ДУ электронное и ручное |
ДУ электронное | ДУ электронное | ДУ электронное |
| Принцип дистанционного управления | диэлектрический шнур с ручкой | диэлектрический шнур с ручкой | радиоуправление, шнур с ручкой | радио-управление | радио-управление | радио-управление |
| Количество гарантированных проколов | 1000 | 500 | 500 | 500 | 500 | 500 |
| Источник энергии | пружины | монтажные патроны Д4 (красный), Д5 (черный) | монтажные патроны Д4 (красный), МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 760х254х230 | 70х138х383 | 70х140х315 | 75х200х500 | 75х200х500 | 75х250х600 |
| Габариты футляра, мм |
в заряженном состоянии - 760х254х230; в разряженном состоянии - 563x254x230 |
410х150х100 | 650х355х180 | 650х355х180 | 650х355х180 | 650х355х180 |
| Масса, кг | 12 | 8 | 25 | 25 | 27,4 | 28,8 |
