Устройство дуговой защиты УДЗ 00 20 "Радуга-ПСМ" УХЛ3.1

Устройство дуговой защиты УДЗ 00 20 «Радуга-ПСМ»УХЛ3.1 с полимерными волоконно-оптическими датчиками (ВОД) предназначено для быстродействующей селективной защиты шкафов РУ 0,4-35кВ при возникновении коротких замыканий, сопровождаемых открытой электрической дугой. Является упрощенной версией устройства дуговой защиты УДЗ 00 «Радуга-ПСМ»УХЛ3.1.

Состав устройства

• блоки дуговой защиты (БДЗ);
• полимерные волоконно-оптические датчики (ВОД), до 4-х шт. к каждому блоку БДЗ;

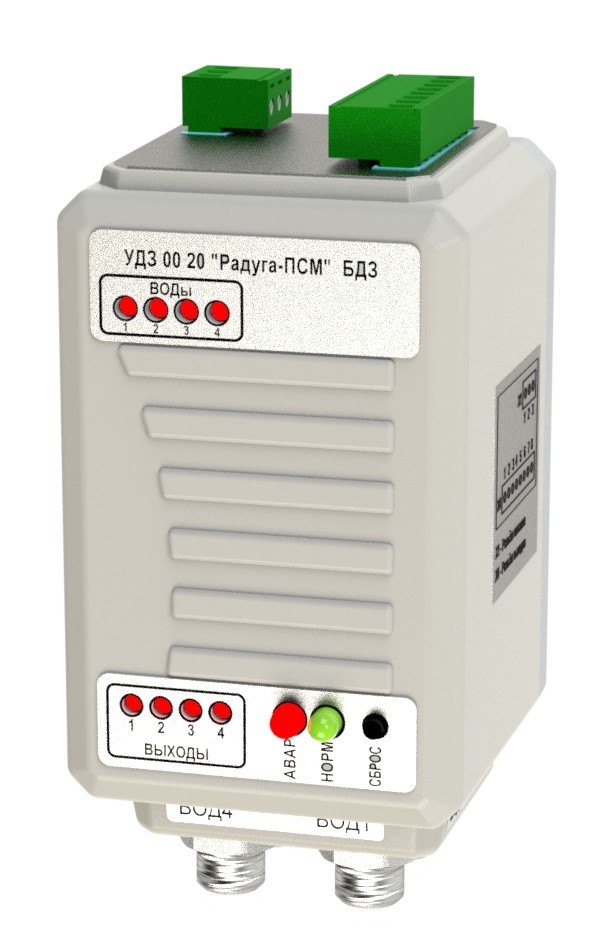

Основой комплекса устройства УДЗ 00 20 «Радуга-ПСМ» является блок БДЗ (рис.1).
На лицевой панели прибора расположены светодиоды, отображающие состояние блока (АВАРИЯ, НОРМА/НЕИСПРАВНОСТЬ), состояния оптических входов, выходных ключей. Кнопка «СБРОС» служит для возврата БДЗ в исходное состояние после обнаружения неисправности или фиксации аварии (вспышки). В нижней части корпуса находятся 4 оптических разъема, к которым могут быть подключены до 4-х полимерных ВОД. На верхней плоскости блока расположены разъемы питания, выходных ключей. БДЗ монтируется на DIN-рейку в низковольтном отсеке шкафа или на фасаде, двери отсека. Блок может быть применён для защиты от одного до трёх шкафов РУ, в зависимости от необходимого количества ВОД в каждом шкафу. Количество и длина полимерных ВОД определяется при заказе.

Защита от ложных срабатываний при освещении ВОД лампой накаливания, люминесцентной лампой или солнечным светом.

Гарантийный срок 5 лет. Срок службы устройства 24 года.

Работа устройства

Каждый БДЗ имеет собственный источник питания, собственный контроллер и может применяться как полностью самодостаточное устройство. БДЗ имеет четыре оптических входа, четыре выходных ключа (реле «сухой» контакт). Реле К1-К3 импульсные, реле К4 используется для контроля состояния блока БДЗ. При обнаружении электрической дуги БДЗ формирует сигналы на отключение защищаемой ячейки. Типовые логические схемы заводских установок блока БДЗ на рис. 2. По согласованию с заказчиком, схема может быть изменена.

Блок БДЗ имеет систему самодиагностики, которая периодически контролирует правильность работы (оптических входов и др.). БДЗ выдаёт сигнал готовности к работе замыканием контактов реле К4, рис. 2.

Состояние БДЗ отображается с помощью светодиодов, расположенных на передней панели блока. Светодиоды БДЗ делятся на несколько групп:

• светодиоды оптических входов;
• светодиоды выходных ключей;
• светодиод «авария»;
• светодиод «норма»/неисправность.

Кнопка «СБРОС» возвращает БДЗ в исходное состояние.

Особенности устройства:

1. Полимерный ВОД имеет значительно более высокую надёжность, механическую прочность по сравнению с кварцевыми (стекловидными) оптическими датчиками, применяемыми в подобных импортных и отечественных дуговых защитах. Отсутствует понятие «хрупкость». Поставляется в 100%-ной готовности с металлической заделкой наконечников, не требуется доработка при монтаже. Устойчив к многократным нагрузкам изгиб-кручение, сдавливанию, динамическим нагрузкам;
2. В каждой ячейке устанавливается универсальный блок БДЗ, который имеет собственный источник питания, четыре оптических входа, четыре выходных ключа и способен работать независимо от состояния остальных элементов устройства. Сбой в работе отдельных блоков БДЗ не приводит к потере работоспособности всего устройства. Неисправность одного из оптических входов не приводит к выходу из строя блока БДЗ
3. Применение единого блока БДЗ позволяет значительно унифицировать электрические, монтажные схемы, проектные решения;
4. Один БДЗ может использоваться для защиты одного-трёх шкафов, в зависимости от требуемой логики и количества ВОД в каждом;
5. Возможность монтажа устройства в ячейки РУ и проведения испытаний на заводе-изготовителе;
6. Стоимость дешевле, чем других дуговых защит такого класса;

Установка приемного наконечника ВОД может производится без доступа в высоковольтный отсек с помощью дополнительного кронштейна, закрепленного с внешней стороны отсека, рис.4.
