Устройство дуговой защиты УДЗ 00 УХЛ3.1

Устройство удовлетворяет требованиям испытаний на электромагнитную совместимость.

Устройство дуговой защиты УДЗ 00 УХЛ3.1 с полимерными волоконно-оптическими датчиками предназначено для селективной защиты шкафов НКУ, КСО, КРУ 0,4-35 кВ при возникновении в них коротких замыканий, сопровождаемых открытой электрической дугой.

Состав устройства дуговой защиты УДЗ 00 УХЛ3.1

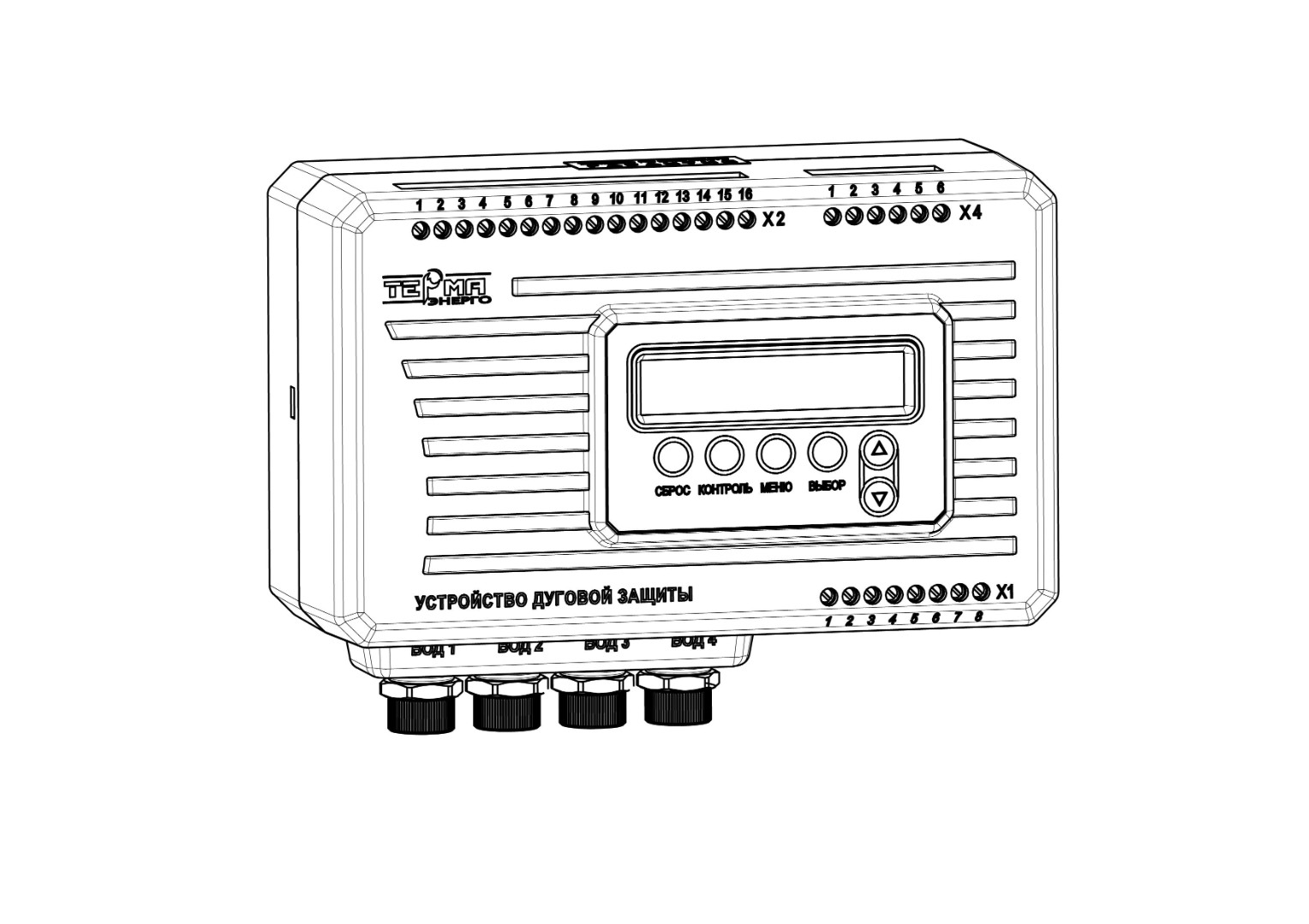

• блок управления, устанавливается в релейном отсеке или в навесном шкафу, 1 шт.;
• полимерные волоконно-оптические датчики (ВОД), до 4 шт.;
• РЭ и паспорт

Функциональные и эксплуатационные возможности

Устройство работает в широком световом диапазоне от ультрафиолетового до инфракрасного излучения. Помехозащищенность устройства обеспечивается гальванической развязкой дискретных входов, дискретных выходов, питания и отсутствием в высоковольтных отсеках КРУ каких-либо электронных компонентов.

При появлении световой вспышки от электрической дуги и подтверждении МТЗ/ЗМН, с выходных ключей выдаётся команда на отключение силовых электрических цепей. Логика и все начальные параметры устанавливаются программно при изготовлении или самостоятельно с пульта блока управления. Сигнал с устройств УДЗ может поступать прямо на силовой выключатель, минуя блок релейной защиты.

Гарантийный срок 5 лет. Срок службы устройства 24 года.

Устройство обеспечивает:

• постоянный контроль работоспособности 1 раз в 1 мин;
• выдачу команд на отключение выключателей двух ступеней силовых электрических цепей:
  • 1 ступень — выключатель ввода или секционный выключатель;
  • 2 ступень — выключатель фидерной ячейки.
• формирование 3-х сдвоенных сигналов отключения с выходных ключей от 4-х датчиков ВОД. Один из сдвоенных сигналов применяется для работы на вакуумные выключатели, другой может использоваться в схемах индикации и автоматики;
• формирование общего дискретного сигнала с четвёртой пары ключей при срабатывании любого из оптических датчиков, который может использоваться как «Запрет АПВ» или «Запрет АВР»;
• формирование функции «УРОВ» (до 300 мс) в случае, если сигнал МТЗ/ЗМН не пропадает при срабатывании ключа второй ступени, при этом через заданное время сработает ключ первой ступени. На отключение первой и второй ступени может быть запрограммирован любой ключ или несколько ключей;
• индикацию на ж/к дисплее текущего состояния устройства («РАБОТА», начальные установки или состояние аварии). В состоянии аварии индицируются активные ключи и номера ВОД, зафиксировавших дугу. По номеру ВОД можно определить отсек и ячейку КРУ, в которой возникла электрическая дуга;
• наличие двух дискретных входов МТЗ/ЗМН1, МТЗ/ЗМН2, а также дополнительный вход. Дополнительный вход позволяет суммировать на себе сигналы от любых других датчиков дуговой защиты или организацию многоуровневой защиты;
• программирование логики работы устройства, уставок, по заданию заказчика, возможность внесения изменений в процессе эксплуатации;
• защиту от ложных срабатываний при освещении ВОД лампой накаливания, люминесцентной лампой или солнечным светом;
• минимум затрат при монтаже устройства без внесения изменений в конструкцию ячеек.

Особенности устройства:

1. полимерные оптические кабели ВОД значительно прочнее кварцевых оптических кабелей, применяемых в подобных импортных и отечественных дуговых защитах. Отсутствует понятие «хрупкость». Устойчив к многократным нагрузкам изгиб-кручение, сдавливанию, динамическим нагрузкам. Поставляются в 100%-ной готовности с надёжной металлической заделкой наконечников;
2. гибкая логика;
3. возможность изменения логики и параметров на объекте без вызова поставщика;
4. максимальный ток коммутации выходных реле при размыкании цепей постоянного тока может быть увеличен до 1,5 А ;
5. возможность монтажа БДЗ в РУ и проведения испытаний на заводе-изготовителе;
6. защита от одной до трёх ячеек, в зависимости от количества ВОД в ячейках.

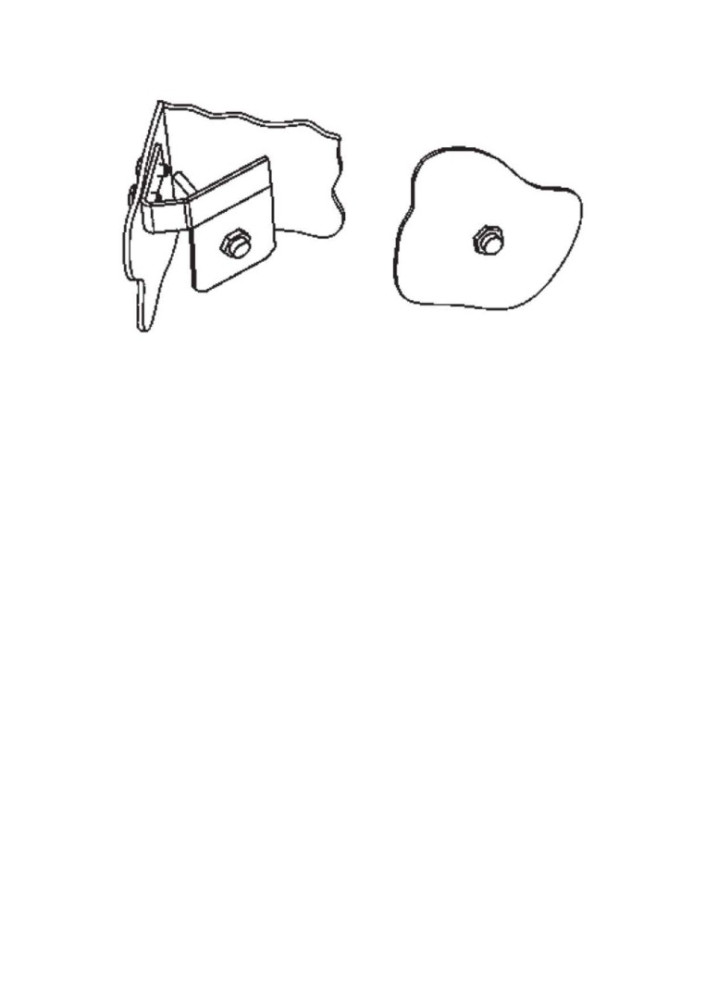

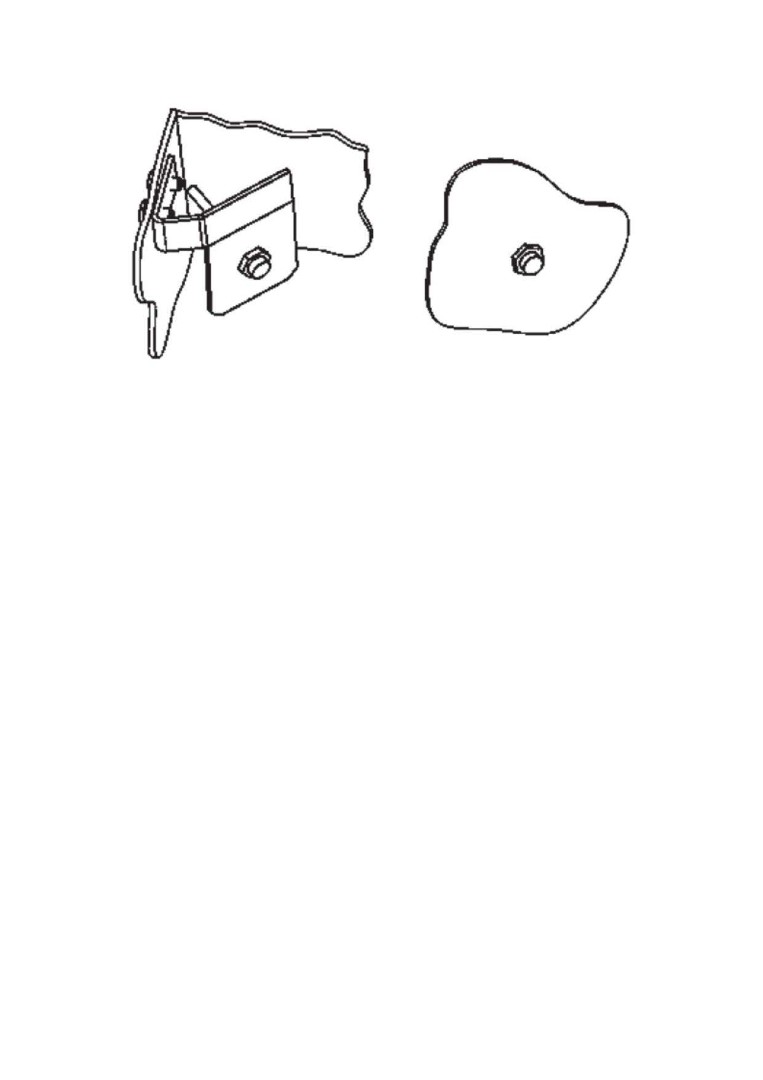

Установка приемного наконечника ВОД может производится без доступа в высоковольтный отсек с помощью дополнительного кронштейна, закрепленного с внешней стороны отсека.
