Устройство распределительное катодной защиты высоковольтное предназначено для промышленного применения в системах катодной защиты подземных металлических (стальных) сооружений (ПМС): газопроводов, нефтепроводов, продуктопроводов, объектов коммунального хозяйства и других, аналогичных ПМС от электрохимической коррозии и разрушительного влияния блуждающих токов, возникающих от рельсового электротранспорта и других энергетических сооружений.
ТУ 3414-025-22136119-2008
Устройства предназначены для установки на открытом воздухе.
Нормативно-правовое обеспечение:
- соответствуют ГОСТ 14693-90, ГОСТ 1516.3-96;
- соответствуют требованиям пожарной безопасности, по ГОСТ 12.1.004-91.
- Основные варианты размещения ПКЗ, БСЗ и БКЗ в устройствах
| Тип ПКЗ | Количество размещаемых ПКЗ, шт., в зависимости от номинальной выходной мощности ПКЗ, кВт | Кол-во БСЗ, шт. | Кол-во АВРП, (БКЗ) шт. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,35 | 0,6 | 1,0 | 1,2 | 1,5 | 2,0 | 3,0 | 4,0 | 5,0 | 1* | 2** | |
| В-ОПЕ-М1, В-ОПЕ-M2, В-ОПЕ-M3 серия В | 1,2 | 1,2 | 1,2 | 1,2 | - | 1,2 | 1,2 | - | - | - | - |
| 1 | 1 | 1 | 1 | - | 1 | 1 | - | - | 1 | - | |
| 1 | 1 | 1 | 1 | - | 1 | 1 | - | - | 1 | 1 | |
| В-ОПЕ-М4 | 1,2 | 1,2 | 1,2 | - | - | 1,2 | 1,2 | - | - | - | - |
| 1 | 1 | 1 | - | - | 1 | 1 | - | - | 1 | - | |
| 1 | 1 | 1 | - | - | 1 | 1 | - | - | 1 | 1 | |
| В-ОПЕ-М5, В-ОПЕ-М6, В-ОПЕ-М7 серия В | 1,2 | 1,2 | 1,2 | 1,2 | - | 1,2 | 1,2 | 1 | 1 | - | - |
| 1 | 1 | 1 | 1 | - | 1 | 1 | 1 | 1 | 1 | - | |
| 1 | 1 | 1 | 1 | - | 1 | 1 | 1 | 1 | 1 | 1 | |
| ПНКЗ-ППЧ-М10 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | - | - | - | - | - |
| 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | 1 | - | |
| 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | 1 | 1 | |
| 2 | 2 | 2 | 2 | 2 | 2 | - | - | - | - | 1 | |
| ПН-ОПЕ-М11 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | - | - | - | - | - |
| 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | 1 | - | |
| 1 | 1 | 1 | 1 | 1 | 1 | - | - | - | 1 | 1 | |
| * Могут использоваться блоки совместной защиты с числом каналов от двух до четырех. | |||||||||||
| ** Могут использоваться блоки совместной защиты с числом каналов от одного до двух. | |||||||||||
| Возможны иные сочетания ПКЗ, БСЗ и БКЗ (АВРП), по согласованию с потребителями. | |||||||||||
Типоисполнения
| Наименование устройств | Напряжение ВН/НН, кВ/кВ | Климатическое исполнение |
|---|---|---|
| УКЗВ 6/0,23-10 С1 У1-А | 6/0,23 | для умеренного климата |
| УКЗВ 6/0,23-10 С1 УХЛ1-А | 6/0,23 | для умеренного и холодного климата |
| УКЗВ 10/0,23-10 С1 У1-А | 10/0,23 | для умеренного климата |
| УКЗВ 10/0,23-10 С1 УХЛ1-А | 10/0,23 | для умеренного и холодного климата |
| УКЗВ 6/0,23-10 С3 У1-А | 6/0,23 | для умеренного климата |
| УКЗВ 6/0,23-10 С3 УХЛ1-А | 6/0,23 | для умеренного и холодного климата |
| УКЗВ 10/0,23-10 С3 У1-А | 10/0,23 | для умеренного климата |
| УКЗВ 10/0,23-10 С3 УХЛ1-А | 10/0,23 | для умеренного и холодного климата |
Конструктивные особенности:
- устройства обеспечивают размещение составного оборудования для преобразования высокого напряжения 6 или 10кВ в напряжение 0,23кВ, преобразователей для катодной защиты (ПКЗ), блоков совместной защиты (БСЗ), а также других блоков для катодной защиты (БКЗ) и дополнительного оборудования (системы подогрева воздуха, аппаратуры телемеханики и т.п.) в одной металлической оболочке;

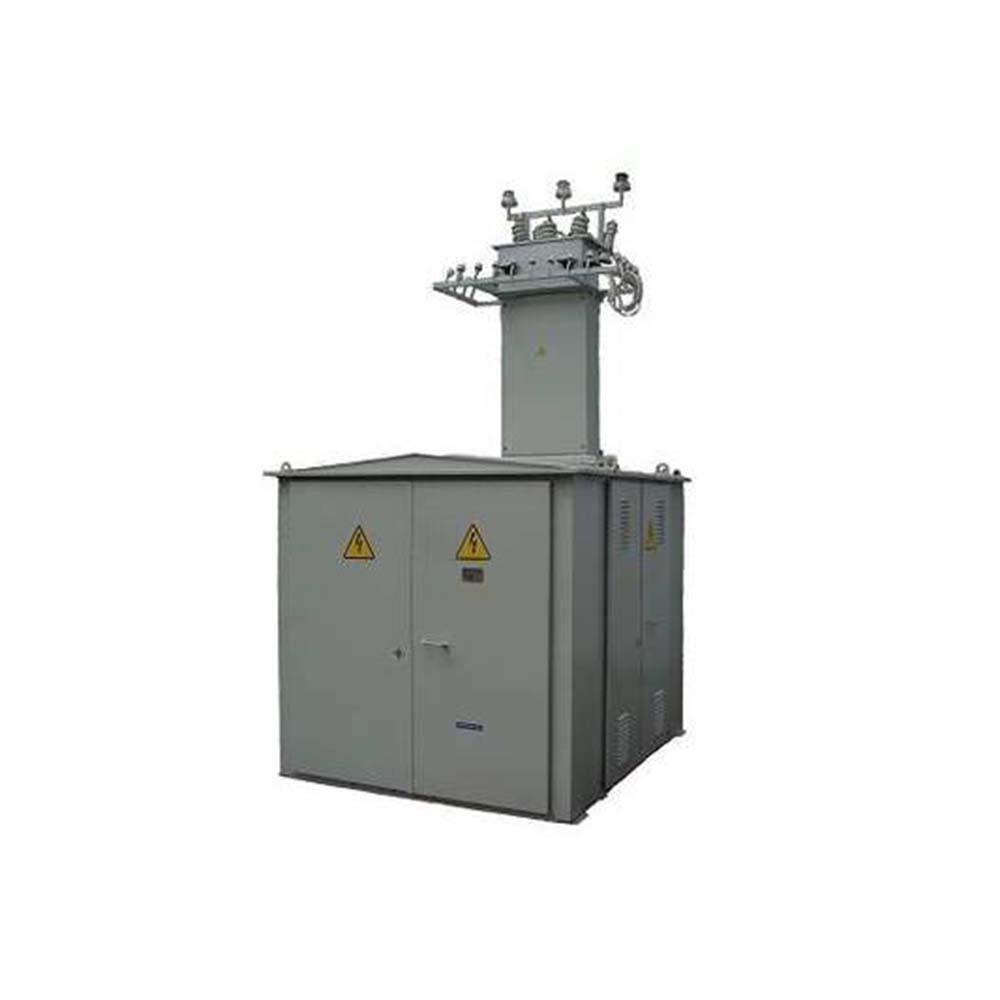

- устройство представляет собой металлический шкаф, размещенный на транспортных салазках и состоящий из двух отсеков: распределительного устройства высокого напряжения (РУВН) и распределительного устройства низкого напряжения (РУНН), выполненных в виде единой конструкции, и короба воздушного ввода (КВВ);
- ввод питания в устройство осуществляется от воздушной линии электропередач (ЛЭП) 6 или 10кВ, в зависимости от типоисполнения устройства, через разъединитель, устанавливаемый на опоре ЛЭП. Разъединитель в комплект поставки устройства не входит.
Внутри КВВ размещены:
- два проходных изолятора;
- два держателя предохранителей с опорными изоляторами;
- два съемных высоковольтных предохранителя (вставки плавкие);
- четыре соединительные шины.
В РУВН установлен силовой трансформатор напряжением 6/0,23кВ или 10/0,23кВ, в зависимости от типоисполнений устройств, мощностью 10 кВА.
В левой нижней части устройства, в РУНН предусмотрены вводы для подвода дренажных и контрольно-измерительных кабелей от защищаемого сооружения, анодного заземления, электрода сравнения и других внешних устройств.
В правой нижней части устройства, в РУНН предусмотрены вводы для подвода кабеля питания и контрольного кабеля к дополнительному устройству УКЗН, при его применении.
На дверях шкафа устройства установлены замки под ключ с одинаковым секретом.
В распределительном щите, размещенном в РУНН, установлена электрическая розетка для подключения, например, ремонтного электро- инструмента и переносного светильника для освещения, напряжением 36 В.
В устройствах климатических исполнений У1 и УХЛ1, в отсеке РУНН, размещены два нагревательных элемента и температурное реле для регулирования температуры внутри шкафа устройства.
Для подъема устройств и их транспортирования в верхней части шкафа и на крыше КВВ имеются транспортные петли.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Мощность силового трансформатора, кВА | 10 |
| Номинальное напряжение, кВ - ВН | 6; 10 |
| Номинальное напряжение, кВ - НН | 0,23 |
| Номинальный ток главной цепи, А - ВН (6 кВ) | 1,7 |
| Номинальный ток главной цепи, А - ВН (10 кВ) | 1 |
| Номинальный ток главной цепи, А - НН | 50 |
| Ток динамической стойкости УКЗВ, кА - ВН (6 кВ) | 21 |
| Ток динамической стойкости УКЗВ, кА - ВН (10 кВ) | 32 |
| Ток термической стойкости УКЗВ, кА - ВН (6 кВ) | 8 |
| Ток термической стойкости УКЗВ, кА - ВН (10 кВ) | 12,5 |
| Время действия тока термической стойкости УКЗВ, с | 1 |
| Номинальное напряжение питания вспомогательных цепей, В | 220 |
| Способ обслуживания главных цепей | Одностороннее |
| Способ обслуживания вспомогательных цепей | Двустороннее |
| Рабочая температура окружающей среды - У | от минус 45 до +45 |
| Рабочая температура окружающей среды - УХЛ | от минус 60 до +40 |
| Относительная влажность при +25оС, % | 98 |
| Высота над уровнем моря, м | 1000 |
| Степень защиты оболочки - сверху/снизу | IP43 / IP31 |
| Количество ПКЗ | 1, 2 |
| Номинальная выходная мощность ПКЗ, кВт | 0,3 - 5,0 |
| Количество БСЗ | 1, 2 |
| Количество АВРП | 1 |
