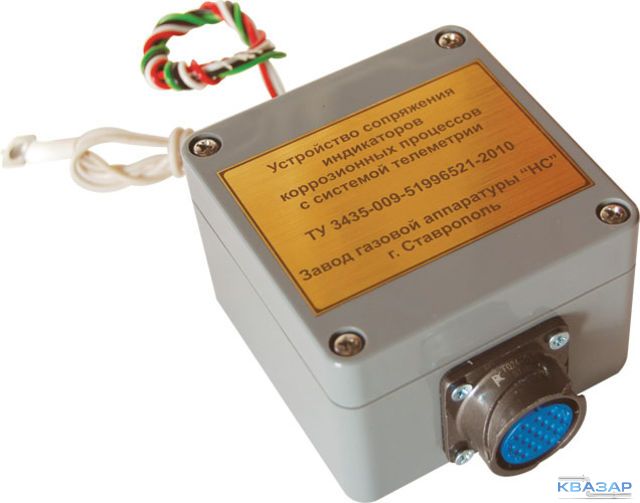

Устройство сопряжения индикатора коррозионных процессов с системой телеметрии входит в состав средств контроля эффективности электрохимической защиты подземных металлических сооружений от коррозии и используется для осуществления оперативного мониторинга коррозионных процессов.
Устройство предназначено для обслуживания индикатора коррозионных процессов(в дальнейшем ИКП) изготавливаемого по ТУ 3434-007-51996521-2009. Устройство позволяет реализовать дистанционный контроль скорости и глубины коррозии защищаемых подземных металлических сооружений.
Устройство осуществляет:
- сканирование состояния не менее 8 элементов индикации ИКП;
- фиксацию информации во внутренней энергонезависимой памяти ИКП о текущем состоянии элементов индикации;
- расчет общей глубины и скорости коррозии;
- обмен информацией с системой телеметрии по спецификации интерфейса RS-485 в соответствии с протоколом ModBus ASCII и RTU.
Область применения: предприятия газовой, нефтяной, химической, энергетической, и других отраслей, эксплуатирующие подземные металлические коммуникации и сооружения, а также осуществляющие строительство подземных металлических объектов.
Особенности и преимущества: устройство сопряжения индикатора коррозионных процессов с системой телеметрии позволяет оперативно отслеживать коррозионное состояние объекта с выводом данных о коррозии в диспетчерский пункт.
Технические характеристики
| 1. | Диапазон питающего напряжения | 7 - 30 В |
| 2. | Потребляемая мощность, не более | 0,5 Вт |
| 3. | Время установления рабочего режима с момента включения питания, не более | 2 сек. |
| 4. | Время обработки запроса системы телеметрии, не более | 1 сек. |
| 5. | Максимальное количество сканируемых элементов индикации ИКП | 8 |
| 6. | Коммуникационный порт | RS-485 |
| 7. | Протокол обмена | ModBus ASCII, RTU |
| 8. | Скорость обмена | 1200, 2400, 4800, 9600, 19200, 57600 бит/сек. |
| 9. | Адрес устройства | 1…247 |
| 10. | Конфигурирование устройства по интерфейсу RS-485 | да |
| 11. | Гальваническая развязка между RS-485 и ИКП | есть |
| 12. | Гальваническая развязка между RS-485 и линией внешнего питания | нет |
| 13. | Габаритные размеры, не более | 80х55х120 мм |
| 14. | Масса, не более | 250 г |
| 15. | Условия эксплуатации: | |
| температура окружающего воздуха | -40…+55оС | |
| относительная влажность воздуха при +35оС | до 98% | |
| 16. | Cредняя наработка на отказ, не менее | 40 000 ч |
| 17. | Срок службы, не менее | 15 лет |
Информационный обмен
УСИКПСТ-Р имеет два режима передачи данных: текстовый ASCIIи бинарный RTU(данный режим поддерживают версии ПО УСИКПСТ-Р, начиная с 12.04.11). Установка режима передачи данных производится в режиме конфигурирования. В режиме конфигурирования, то есть при подключении к УСИКПСТ-Р разъема-ключа П12-18, автоматически устанавливается режим передачи данных ASCII.
Назначение битов посылки в режиме ASCII:
- 1 старт-бит;
- 7 бит данных;
- 1 бит паритета – всегда 0 (Space);
- 1 стоп-бит.
Назначение битов посылки в режиме RTU:
- 1 старт-бит;
- 8 бит данных;
- бит паритета – отсутствует;
- 1 стоп-бит.
В режиме ASCII каждый пакет сообщения представляет собой фрейм, начинающийся с символа «:» (код 3AH) и завершающийся кодами возврата каретки CR (код 0DH) и перевода строки LF (код 0AH). Между началом и завершением фрейма располагается информационная часть, включающая в себя адрес устройства ADR (байт), код команды (байт), данные и контрольную сумму LRC (байт). Адрес устройства, код команды и контрольная сумма обязательно должны присутствовать, данные – по необходимости. Все байты информационной части передаются в символическом виде в шестнадцатеричной системе счисления, то есть каждый байт передается двумя символами. Например, если содержимое байта представляет собой значение F0H, он должен передаваться двумя символами с кодами 46H и 30H.
Контрольная сумма LRC представляет собой байт и рассчитывается по следующему алгоритму.
1. Сложить все байты сообщения, исключая стартовый символ ':' и конечные CRLF, складывая их так, чтобы перенос отбрасывался.
2. Отнять получившееся значение от числа FFH- это является первым дополнением.
3. Прибавить к получившемуся значению 1 - это второе дополнение.
Контрольная сумма размещается в виде двух символов перед конечными CRLF.
В режиме RTU каждый пакет сообщения представляет собой фрейм, начинающийся после интервала молчания длительностью не менее 3,5 интервалов передачи байта при заданной скорости передачи данных, включающий в себя адрес устройства ADR (байт), код команды (байт), данные и контрольную сумму CRC (слово, младшим вперед). Окончание передачи пакета также определяется интервалом молчания длительностью не менее 3,5 интервалов передачи байта при заданной скорости передачи данных. Контрольная сумма CRC рассчитывается по следующему алгоритму.
1. Шестнадцатибитовый регистр загружается числом FFFFH и используется далее как регистр CRC.
2. Производится операция ИСКЛЮЧАЮЩЕЕ ИЛИ над первым байтом сообщения и содержимым регистра CRC. Результат помещается в регистр CRC.
3. Регистр CRC сдвигается вправо на 1 бит, старший бит заполняется 0.
4. Если младший бит 0, повторяется шаг 3 (сдвиг), если младший бит 1, производится операция ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиноминального числа A001H.
5. Шаги 3 и 4 повторяются восемь раз.
6. Повторяются шаги со 2 по 5 для следующего байта. Это повторяется до тех пор, пока все байты сообщения не будут обработаны.
7. Финальное содержимое регистра CRC и есть контрольная сумма.
