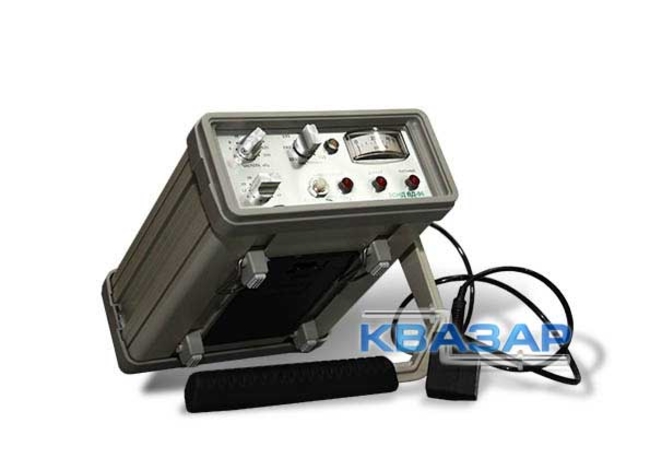

Вихретоковый дефектоскоп Зонд ВД-96

Универсальный вихретоковый дефектоскоп "Зонд ВД-96" предназначен для обнаружения трещин, коррозии, несплошностей на поверхности объекта контроля и приповерхностном слое черных и цветных металлов, выявления мест утонения.

Области применения "Зонд ВД-96":

• выявление коррозионных поражений трубопроводов под слоем изоляции;
• выявление трещин в компрессорном оборудовании, резьбовых соединениях насосов;
• в железнодорожном транспорте — для выявления закалочных трещин после термообработки поверхностей качения колесных пар;
• энергетика — контроль корпусного оборудования и трубопроводов на наличие трещин и коррозии. Контроль деталей турбин и труб теплообменников;
• авиационная техника — выявление коррозионных поражений под обшивкой планера, выявление трещин вокруг заклёпок, на лопатках турбин и т.д.

Особенности "Зонд ВД-96":

• высокая чувствительность как к маленьким поверхностным, так и к более крупным подповерхностным трещинам и коррозионным поражениям под слоем немагнитного металла до 7 мм, например, через металлические обшивки;
• выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.) толщиной до 10 мм;
• возможность контроля сварных швов и шероховатых поверхностей, в том числе под слоем различных загрязнений, масел, окалины, ржавчины и т. д. без предварительной подготовки;
• возможность использования различных типов вихретоковых преобразователей;
• автоматическая отстройка от мешающих факторов;
• ступенчатая регулировка чувствительности (усиления).

Особенности принципа действия "Зонд ВД-96"

Задача равновероятного выявления мелких поверхностных трещин и более грубых трещин под слоем диэлектрика или металла была решена за счет применения принципиально нового универсального ВТП.

Принцип его действия заключается в создании двух взаимно уравновешенных систем вторичных электромагнитных полей, воздействующих на систему измерительных катушек. При взаимодействии с поверхностными точечными дефектами считываются искажения вторичного электромагнитного поля под влиянием деформации контуров вихревого тока, которые затухают на расстоянии Z = (5...10)*h, где h - глубина дефекта.

При взаимодействии с длинными поверхностными трещинами или с объемными подповерхностными - происходит смещение контуров вихревых токов, что приводит к нарушению равновесия их электромагнитного взаимодействия с измерительной системой ВТП.

Построенный в соответствии с данным принципом ВТП не реагирует на изменение электромагнитных свойств металла, плавное изменение его толщины и вариацию рабочего зазора. При этом обеспечивается выявление мелких поверхностных дефектов в полосе сканирования 10 мм при одновременном выявлении подповерхностных дефектов.

"Зонд ВД-96" имеет систему амплитудно-фазовой автокомпенсации, которая позволяет отстраиваться от влияния вариации неконтролируемых параметров, например, перекосов универсального ВТП, что необходимо при контроле неровных поверхностей, позволяет также обеспечить селективную чувствительность к заданному типу дефектов, например, не реагировать на риски, царапины и выбоины на поверхности при выявлении подповерхностных дефектов. Система автокомпенсации необходима для установки нуля перед контролем в статическом режиме, когда регистрируемые сигналы не зависят от скорости сканирования.

Технические характеристики

Базовая комплектация "Зонд ВД-96":

1. электронный блок "Зонд ВД-96";
2. элементы АА – 6 шт.;
3. сетевой адаптер с кабелем;
4. УВТП-10х30 – универсальный вихретоковый преобразователь (рабочая поверхность 10 х 30 мм);
5. ВТП-103 – вихретоковый преобразователь карандашного типа;
6. кабель соединительный РС-50 (2 шт.) для подключения к осциллографу;
7. чехол;
8. сумка для транспортировки.

Дополнительные комплектующие для "Зонд ВД-96"

Преобразователи:

• УВТП-7х20 - универсальный вихретоковый преобразователь для выявления трещин и коррозионных поражений в магнитных и немагнитных металлах. Преобразователь имеет износостойкий протектор из нержавеющей стали. Диапазон рабочего зазора до 6мм. Работа на поверхностях с малой кривизной;
• КВТП-2х4 - карандашный вихретоковый преобразователь для выявления дефектов в труднодоступных местах. Рабочий зазор до 3 мм;
• ПН-15А – специализированный вихретоковый преобразователь предназначен для контроля плоских, конических и цилиндрических поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96;
• ПН-15Б - специализированный вихретоковый преобразователь предназначен для контроля галтелей и проточек на конических и цилиндрических поверхностях валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96;
• ПН-15В - специализированный вихретоковый преобразователь предназначен для контроля резьбовых поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96.

Кабели и ПО:

• кабель для связи с ПК в режиме комплексной плоскости;
• ПО для работы в режиме комплексной плоскости на ПК.

Контрольные образцы для "Зонд ВД-96":

• контрольный образец В-1 - предназначен для определения работоспособности и пороговой чувствительности вихретоковых дефектоскопов при контроле валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96;
• контрольный образец ОСП-20х70х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм);
• контрольный образец ОСП-20х70х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм);
• контрольный образец ОСП-20х70х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм);
• контрольный образец ОСП-20х70х6-СтНМ (сталь нерж; три риски глубиной: 0,2 / 0,5 / 1,0 мм);
• контрольный образец ОСП-20х70х6-Ti (титан; три риски глубиной: 0,2 / 0,5 / 1,0 мм);
• контрольный образец ОСП-25х150х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм);
• контрольный образец ОСП-25х1500х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм);
• контрольный образец ОСП-25х1500х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм).
