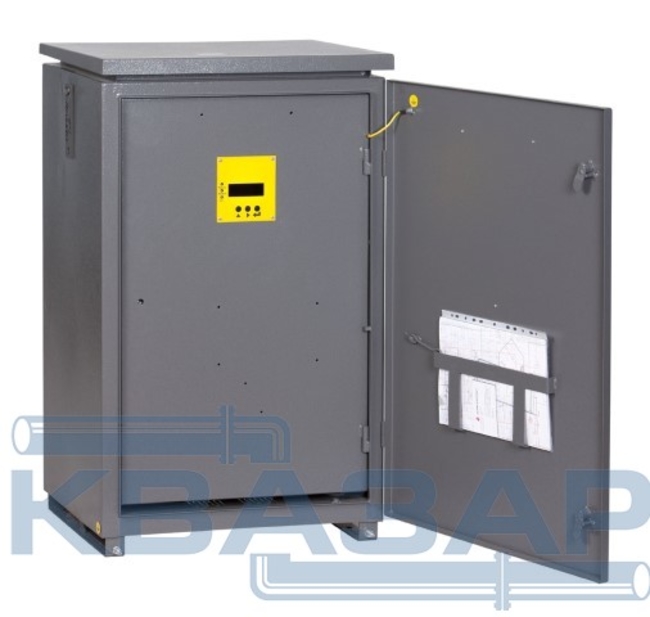

Выпрямители автоматические В-ОПЕ-ТМ-1(2)

Выпрямители В-ОПЕ-ТМ представляют собой устройства для промышленного применения, используемые в качестве источника катодного тока, и предназначены для электрохимической защиты подземных металлических конструкций от возникновения и действия грунтовой коррозии. Приборы обладают возможностью автоматической стабилизации и поддержанием защитного тока и потенциала на заданном уровне.

Коэффициент пульсации выходного напряжения не более 3%.

Устройство применяется на предприятиях, специализирующихся на изготовлении, установке, ремонте и эксплуатации подземных металлических сооружений, таких как:

• магистральные трубопроводы, в частности, газо-, нефте-, продукто- и другие трубопроводы различного назначения;
• объекты коммунально-бытового хозяйства;
• резервуары-хранилища.

Приборы эффективны и при работе с металлоконструкциями, расположенными в грунтах с повышенной агрессивностью, а также в зонах действия блуждающих токов, индуцированных рельсовым электротранспортом.

Модификации

Приборы выпускаются в двух модификациях, различающихся по климатическому исполнению и размещению:

1. В-ОПЕ-ТМ-1 (климатическое исполнение У категории размещения 1) создан для установки на открытом воздухе;
2. В-ОПЕ-ТМ-2 (климатическое исполнение У категории размещения 2) предназначен для установки в распределительных устройствах для катодной защиты (УКЗВ и УКЗН) и других закрытых помещениях.

Конструктивное исполнение выпрямителей В-ОПЕ предусматривает их применение:

• в качестве самостоятельного изделия;
• в системах, оборудованных комплексом телемеханики (адаптированы для работы с различными вариантами телемеханики).

Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды - IP34, а встроенных электронных узлов - IP44 по ГОСТ 14254-96.

Функциональные возможности

Дистанционное управление и контроль различными системами телемеханики для определения:

• разности потенциалов;
• выходного тока;
• выходного напряжения;
• накопительного учета потребляемой электроэнергии;
• дистанционной установки защитного потенциала (в автоматическом режиме поддержания защитного потенциала);
• дистанционной установки защитного тока (в автоматическом режиме стабилизации защитного тока);
• дистанционной установки выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения);
• несанкционированного доступа внутрь выпрямителя.

Конструктивные особенности

Выпрямитель адаптирован к основным системам телемеханики: «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР».

Стабильная работа в климатических зонах в широком диапазоне температур окружающей среды: от минус 45°С до +45°С.

Повышенная защита от механических повреждений. Толщина стального корпуса - 2 мм.

Порошковое покрытие значительно повышает коррозийную стойкость корпуса.

Специальная, вандалоустойчивая конструкция замков, обеспечивает плотное прилегание наружной двери и защиту от несанкционированного доступа.

Надежная система сигнализации о несанкционированном доступе.

Увеличен технический ресурс до 100000 часов, срок службы до 20 лет.

Дополнительно установлен счетчик времени наработки, указывающий время подачи напряжения питающей сети на выпрямитель и нахождения выпрямителя во включенном состоянии.

Решаемые задачи

• заданные электрические параметры при изменении напряжения питающей сети от 176 В до 242 В, а так же работоспособность при изменении напряжения питающей сети от 150 В до 270 В;
• автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжения питающей сети (при перебоях в электроснабжении);
• отвод блуждающих токов с защищаемого сооружения на анодный заземлитель (дренирование токов) при отсутствии напряжения питающей сети;
• стабильную работу при сбросе и набросе нагрузки;
• эффективную защиту от перегрузок и коротких замыканий в цепи нагрузки;
• эффективную защиту от атмосферных (грозовых) перенапряжений со стороны вводов питающего напряжения и нагрузки;
• учет времени наличия на сооружении защитного потенциала, величиной не менее заданного;
• экономичное энергопотребление за счет высоких энергетических показателей и накопительный учет электроэнергии встроенным электронным счетчиком;
• низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р51522-99.

Режимы работы

• автоматическое поддержание измеряемой разности потенциалов на заданном уровне в диапазоне значений от - 0,5 В...- 3,5 В;
• автоматическое поддержание защитного тока (стабилизация выходного тока);
• ручная установка выходного напряжения (тока);
• неуправляемый выпрямитель;
• регулируемый выпрямитель;
• регулируемый стабилизатор выходного тока (напряжения);
• циклическое прерывание тока нагрузки, для измерения поляризационного потенциала, по сигналам системы телемеханики или от встроенного таймера.
