Устройство предназначено для визуального контроля наличия-отсутствия рабочего напряжения между высоковольтной шиной и корпусом распределительного устройства независимо в каждой из фаз в электроустановках на номинальное напряжение 6-35 кВ в частотном диапазоне 50 Гц-60 Гц согласно МЭК 61243-5 п. 4.9.1.

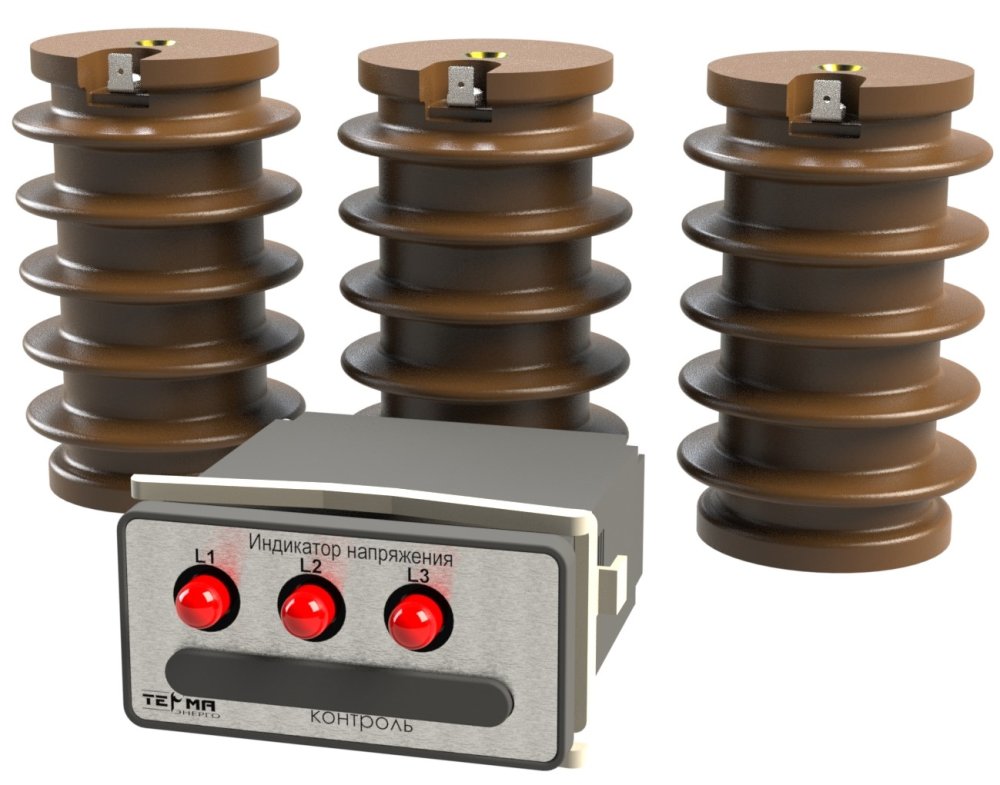

Устройство состоит из блока индикации, трёх емкостных (или резистивных) электродов связи и комплекта соединительных кабелей. В блок индикации контролируемое напряжение поступает из первичной цепи через три электрода связи. Электроды связи крепятся (с обеспечением электрического контакта) между корпусом и соответствующей фазой, и соединяются с блоком индикации соединительными кабелями. Резистивные электроды связи применяются для контроля наличия постоянного или выпрямленного напряжения.
Электроды связи двух типов:

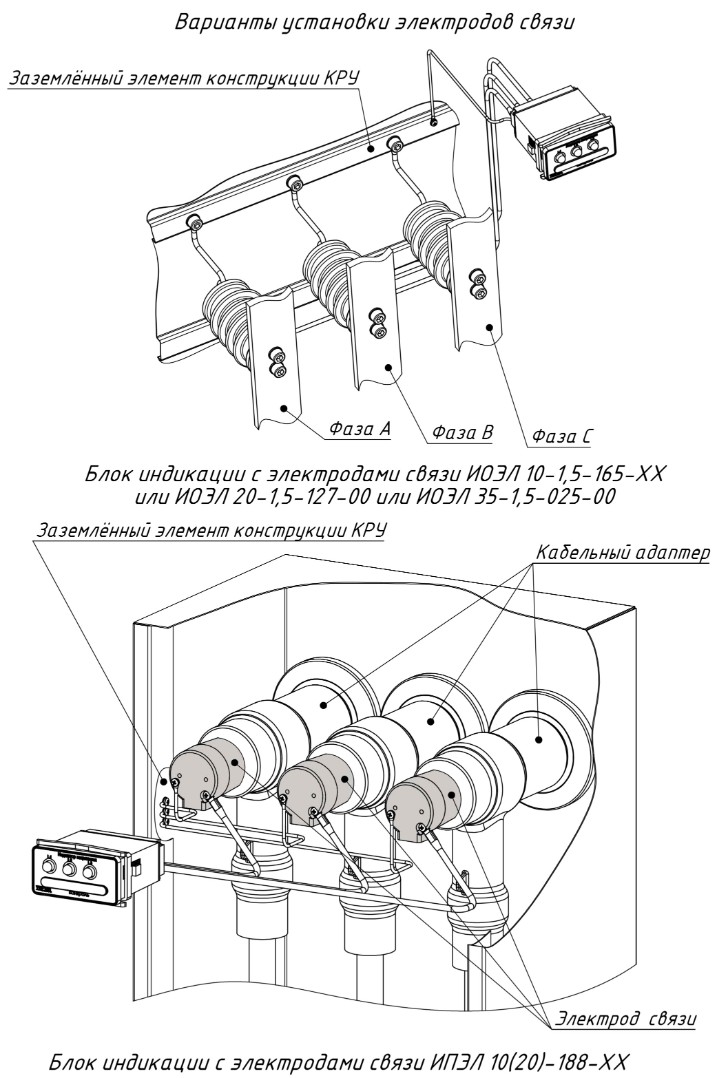

а) ИОЭЛ в форме опорного изолятора для установки в шкафы КРУ, КСО,
на шинные мосты 6-35 кВ (предел прочности на изгиб F= l,5÷8,0 кН);

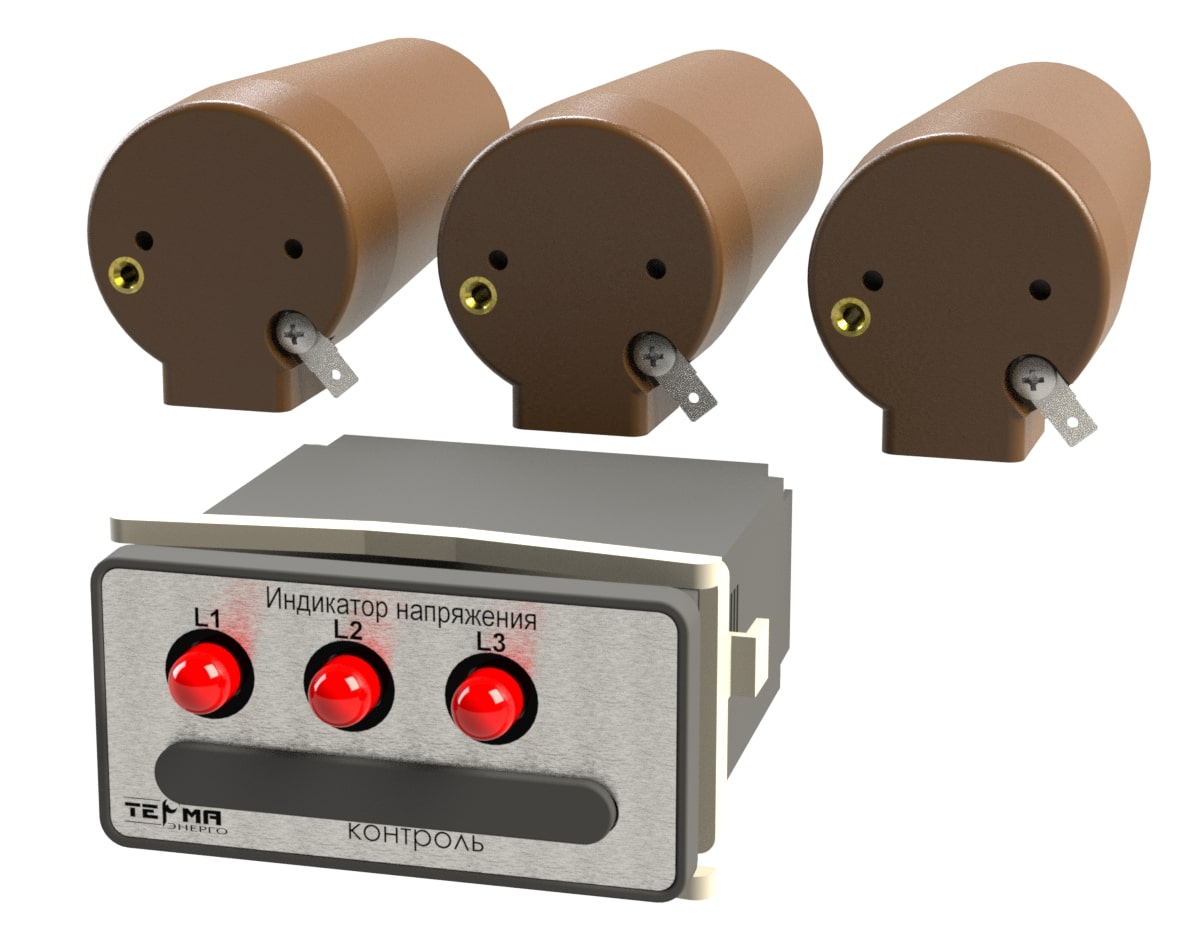

б) ИПЭЛ 10(20)-188-ХХ конусной формы для установки в кабельные адаптеры RICS,
АИТ или аналоги в КРУЭ 6-20 кВ.
На передней панели блока индикации присутствуют три красных светодиода и три контрольных разъема. Мигание светодиодов индицирует присутствие рабочего напряжения. Частота мигания светодиода пропорциональна величине контролируемого напряжения. Контрольные гнезда предназначены для проверки исправности блока индикации с помощью тестирующего прибора ТИН, что дает возможность проверки индикатора в условиях эксплуатации (под напряжением), при этом проверке подвергается вся внутренняя схема блока индикации и ограничитель напряжения, встроенный в электрод связи. Контрольные гнезда также использутся для "горячей" фазировки и определения последовательности фаз прибором ИФ-3. Ограничитель напряжения на контрольных гнёздах аналогичен встроенному в электрод связи.
Соединительные кабели подключаются к электродам связи через плоские ножевые разъёмы FS63 и к задней панели блока через ножевые разъёмы LSI537. Маркировка выводов находится на нижней плоскости блока индикации. Контакт защитного заземления блока индикации необходимо соединить с корпусом шкафа электроустановки.
Устройства не нужно отключать при:
- высоковольтных испытаниях;
- измерении сопротивления изоляции первичных цепей мегомметром;
- испытаниях на грозовой импульс.
В соответствии с требованиями стандарта ОАО «ФСК ЕЭС» СТО 56947007-29.130.20.104-2011 «Типовые технические требования к КРУ классов напряжения 6-35 кВ», КСО и КРУ с твёрдой органической изоляцией должны выдерживать высоковольтные испытания в течение 5 мин. Выходной сигнал с любого исполнения электрода связи (и на контактах для фазировки блока индикации) 10÷12 В, ~ 90 мкА. Маркировка выводов указана на шильде на блоке индикации. Для индикации не требуется внешнее питание.
Устройство укомплектовывается различными исполнениями электродов связи, в зависимости от габаритно-присоединительных размеров, класса напряжения, механической прочности, варианта подключения кабеля к датчику (торцевое или боковое). Класс напряжения устройства определяется исполнением электрода связи. Они изготавливаются со встроенным разрядником на 90 В для предотвращения появления фазного напряжения на разъеме электрода связи при отсоединённом кабеле или на наконечнике кабеля при отсоединении кабеля от блока индикации. Также разрядник является частью защитной схемы блока индикации.
В заявке на устройство, кроме наименования устройства, необходимо указать исполнение электрода связи и длину соединительных кабелей. Если в заявке будет указано только наименование устройства, например «ИН 3-10-00 УХЛ3 », то по умолчанию устройство укомплектовывается емкостными электродами связи ИОЭЛ 10-1,5-165-00 на напряжение 6(10) кВ и кабелями длиной 2,5 метра.
Если в процессе эксплуатации оборудования запланированы испытания постоянным или выпрямленным напряжением более 5 кВ, то рекомендуем в заявках, опросных листах указывать комплектацию устройств емкостными электродами связи.
Комплектность:
| Наименование | Обозначение | Кол-во, шт | Примечание |
| Блок индикации | 1 | ||
| Электрод связи | ИОЭЛ 10-1,5-165-00, ИОЭЛ 10-1,5-165-01, ИОЭЛ 10-1,5-165-02, ИОЭЛ 10-5-165-03, ИОЭЛ 10-5-165-05, ИОЭЛ 10-5-165-07, ИОЭЛ 10-5-165-09, ИОЭЛ 10-1,5-165-50, ИОЭЛ 10-8-035-20, ИОЭЛ 20-1,5-127-00, ИОЭЛ 35-1,5-025-00 или ИПЭЛ 10(20)-188-ХХ | 3 | |
| Соединительный кабель | 3 | Длина кабеля определяется при заказе | |
| Тестирующий прибор | ТИН | 1 | Поставляется по отдельному заказу |
| Индикатор фаз | ИФ-3 | 1 | Поставляется по отдельному заказу |
| Руководство по эксплуатации | 1шт. на поставляемую партию изделий |
Примечание:
Блок индикации может работать с любыми другими электродами связи, величина номинального тока которых лежит в диапазоне 50-500 мкА.
