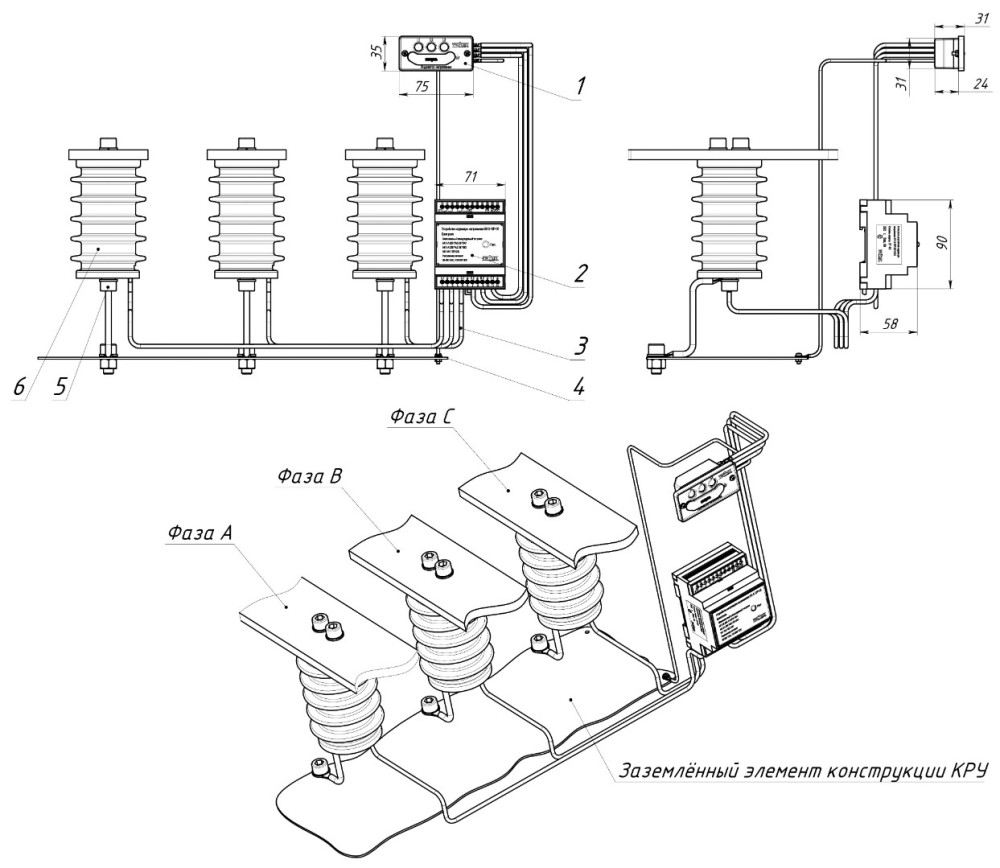

Устройства ИН 3-10Р-03(-05) УХЛ3 (с двумя реле «сухой контакт»), предназначены для контроля наличия-отсутствия напряжения между высоковольтной шиной и корпусом распределительного устройства независимо в каждой из фаз в электроустановках на номинальное напряжение 6-35 кВ в частотном диапазоне 50 Гц – 60 Гц согласно МЭК 61243-5 п. 4.9.1. Применяются для дистанционного контроля напряжения, неполнофазного режима, блокировки ошибочного включения заземляющих ножей при наличии напряжения на отходящей линии, автоматического ввода резерва (АВР) и др.

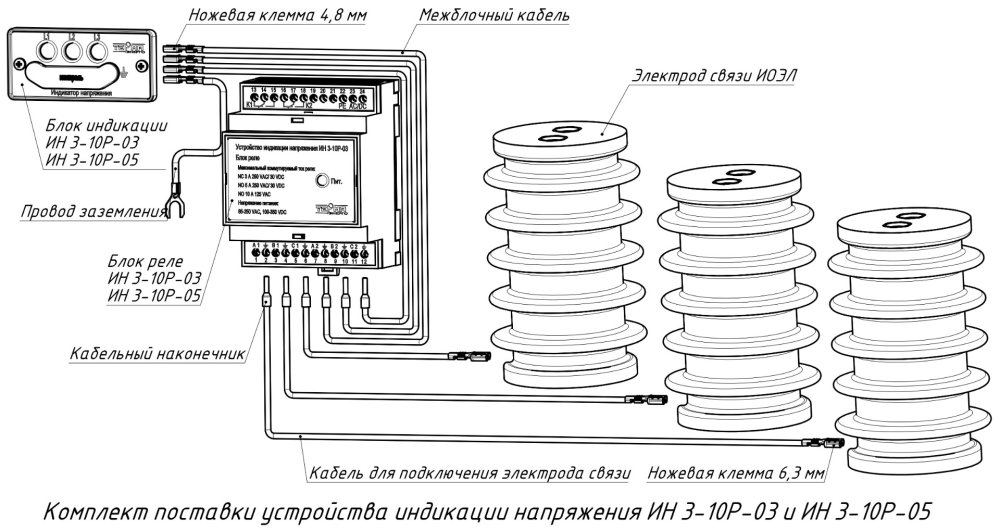

В состав каждого устройства входят:
- блок индикации, ШГВ 75x31x35 мм, 1 шт.;
- блок реле, ШГВ 71x58x90 мм , 1 шт.;
- электрод связи (датчик) резистивный (для ИН 3-10Р-03), 3 шт.;
- электрод связи (датчик) емкостной (для ИН 3-10Р-05), 3 шт.;
- комплект соединительных кабелей (три сигнальных – для соединения блока реле с ЭС; три кабеля – для соединения блока реле с блоком индикации; один – для заземления блока индикации на корпус распределительного устройства).
Электроды связи двух типов:
а) ИОЭЛ в форме опорного изолятора для установки в шкафы КРУ, КСО,
на шинные мосты 6-35 кВ;
б) ИПЭЛ 10-188-15 (-151) конусной формы для установки в кабельные адаптеры RICS,
АИТ или аналоги в РУ 6-10 кВ.
Класс напряжения устройства определяется исполнением электрода связи. Чертежи различных исполнений электродов связи, в зависимости от габаритно-присоединительных размеров, класса напряжения, механической прочности - на странице сайта «Устройство индикации напряжения». Остальные технические характеристики устройства зависят от исполнения блока индикации. Резистивные электроды связи применяются для контроля наличия постоянного или выпрямленного напряжения.
Электроды связи выполнены в виде полимерных изоляторов. Они изготавливаются со встроенным разрядником на 90 В (ИН-3-10Р-03) или 250 В (ИН-3-10Р-05) для предотвращения появления фазного напряжения на разъеме электрода связи при отсоединённом кабеле или на наконечнике кабеля при отсоединении кабеля от блока индикации. Также разрядник является частью защитной схемы блока индикации. Габаритные и присоединительные размеры блока индикации идентичны блоку устройств ИН 3-10-0Х.
Если в процессе эксплуатации оборудования запланированы испытания постоянным или выпрямленным напряжением более 5 кВ, то рекомендуем в заявках, опросных листах указывать комплектацию устройств емкостными электродами связи.
На передней панели блока индикации присутствуют три светодиода и четыре контрольных гнезда: 3 фазы и «корпус». Включенный светодиод красным цветом индицирует присутствие рабочего напряжения. Яркость свечения светодиода пропорциональна величине контролируемого напряжения.
Контрольные гнёзда на передней панели блока индикации предназначены для проверки блока индикации прибором ТИН и определения чередования фаз, «горячей» фазировки прибором ИФ-3.

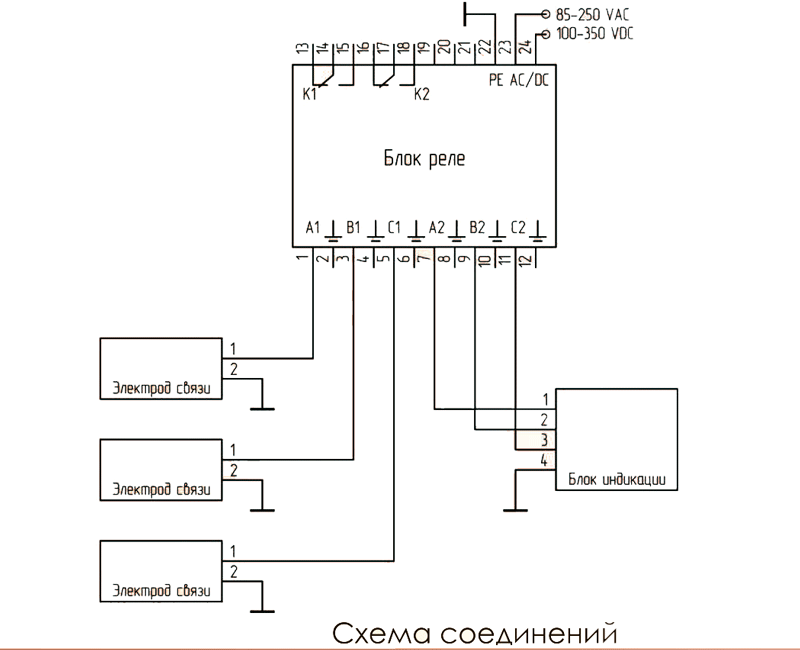

Контролируемое напряжение поступает в блок реле из первичной цепи через три электрода связи, откуда передается в блок индикации. В блок реле встроены два реле К1 и К2. Реле К1 срабатывает, когда присутствуют все три фазы рабочего напряжения. Реле К2 срабатывает на состояние без напряжения. В других случаях оба реле не активны. На передней панели блока реле установлен светодиод, индицирующий присутствие в блоке вспомогательного напряжения. Маркировка выводов нанесена на корпус блока. Блок реле крепится на дин-рейку.
Для индикации рабочего напряжения светодиодами не требуется внешнее питание.
Устройство не нужно отключать при высоковольтных испытаниях, измерении сопротивления изоляции первичных и вторичных цепей мегомметром, испытаниях на грозовой импульс.
